第三級アマチュア無線技士 CBT試験問題例題（工学 No.1） 問20 解説 SSBの周波数成分

SSB（J3E）の電波の周波数成分を見分けるには、「搬送波がないこと（抑圧）」と「片側の側波帯だけがあること」の2点を確認します。図の中で、真ん中に線がなく、左右どちらか片方にだけ信号があるものを選んでください。

SSB（J3E）の周波数構成

SSBはSingle Sidebandの略で、日本語では「単側波帯」といいます。通常のAM放送（A3E）のように搬送波と両側の側波帯を送るのではなく、情報を伝送するために必要最小限の成分だけを取り出した効率的な変調方式です。

1. 搬送波を抑圧する：本来の周波数中心にある搬送波成分を取り除きます。
2. 片側の側波帯のみ送信する：音声などの情報を含む側波帯のうち、高い方（USB）か低い方（LSB）のどちらか一方のみを送信します。

この特徴により、送信電力を効率よく情報伝達に使うことができ、占有周波数帯幅も狭くできるという利点があります。

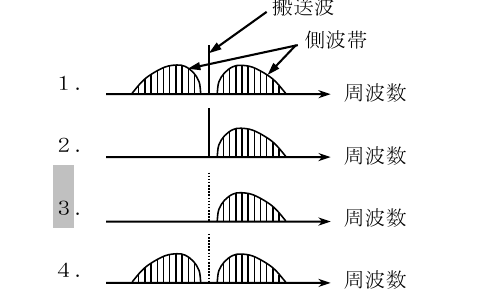

選択肢の判断プロセス

試験問題では、図の見た目で判別するのが最も確実です。

・搬送波の有無：問題文で「点線は搬送波成分がないことを示す」とあります。つまり、中心線が実線なら搬送波があり、点線なら搬送波が抑圧されていることを意味します。SSBは搬送波を送信しないため、点線の図である必要があります。 ・側波帯の数：SSBは名前の通り「片側（Single）」の側波帯だけを送ります。したがって、中心から見て片側にだけ山がある図を選びます。

これらを満たすのは選択肢3です。他の選択肢は、搬送波が存在していたり（1, 2）、両側の側波帯が存在していたり（1, 4）するため、SSBの定義からは外れます。

無線工学における意義

この知識は、アマチュア無線の運用において非常に重要です。実際に無線機を操作する際、自分の送信している電波のモードが「USB」なのか「LSB」なのかを正確に理解していないと、相手と通信が成立しません。

たとえば、7MHz帯では一般的にLSBが使われますが、21MHz以上の高い周波数帯ではUSBを使うのが慣例です。この周波数成分のイメージを頭に入れておくことで、周波数の切り替えや、フィルタによる不要な成分の除去といった無線機の技術的な仕組みを直感的に理解できるようになります。また、混信が発生した際、どちらの側波帯が邪魔をしているのかを判断する基礎的な能力にもつながります。
