第三級アマチュア無線技士 CBT試験問題例題（工学 No.2） 問20 解説 変調度の計算

この問題は、振幅変調（AM）波の波形から「変調度」を求める定番の計算問題です。試験でこの図が出たら、最大振幅をA、最小振幅をBとして以下の式に当てはめるだけで正解にたどり着けます。

変調度 m は次の式で求められます。 $m = \frac{A - B}{A + B}$

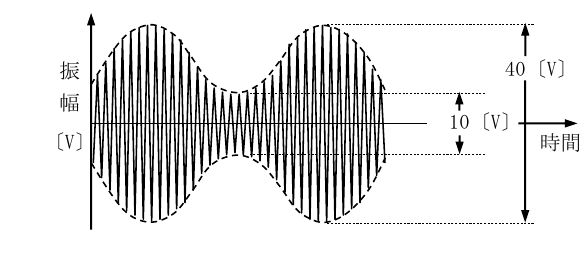

図から読み取れる値は、最大振幅 A = 40 [V]、最小振幅 B = 10 [V] です。これらを式に代入すると、 $m = \frac{40 - 10}{40 + 10} = \frac{30}{50} = 0.6$ パーセント表記にするため100を掛けると、60 [%] となります。

変調度を定義する意味

振幅変調とは、搬送波（高周波）の振幅を、送りたい信号（音声など）に合わせて変化させる方式です。変調度とは「どれくらい深く振幅を変化させているか」を示す指標です。

変調度が 100 [%] を超えると、振幅がゼロを超えて反転し、信号がひずんでしまう（過変調）という現象が起こります。そのため、適正な変調度を保つことは、クリアな通信を行う上で非常に重要です。この計算式は、無線機の性能確認や、送信機の調整を行う際に用いられる基本的な指標となっています。

波形から値を読み解くステップ

この問題を解く際の思考プロセスはシンプルです。

1. オシロスコープの図から、最も大きい波の山の頂点と底の差（最大振幅 A）を確認する。
2. 同様に、最も小さい谷の部分の頂点と底の差（最小振幅 B）を確認する。
3. 差分（A - B）を和（A + B）で割る。

このとき注意すべき点は、AとBが波の中心（0V）から片側への高さなのか、それとも山から谷までの全幅なのかを確認することです。今回の問題では、図の矢印が「山の頂点から谷の底まで」を指しているため、このままAとBの値として計算に使用します。

無線工学の現場での活用

実際の無線通信の現場では、変調度計を使ってリアルタイムに変調度を監視します。例えば、マイクに向かって大きな声で話した際に、この変調度が100 [%] を超えないように調整しなければなりません。もし変調度が大きすぎると、受信側の音声が割れてしまったり、不必要な電波の広がり（スプリアス）を発生させて周囲の局に迷惑をかけてしまう可能性があります。

アマチュア無線の試験問題として出題されるのは、こうした「きれいな電波を出すための管理能力」を問うという教育的意図があるからです。波形を見て正しく状態を把握できる力は、運用者としてのマナーを守る上でも不可欠な知識です。
