平成25年度第三種電気主任技術者試験　電力科目 問130 解説 問13 問13

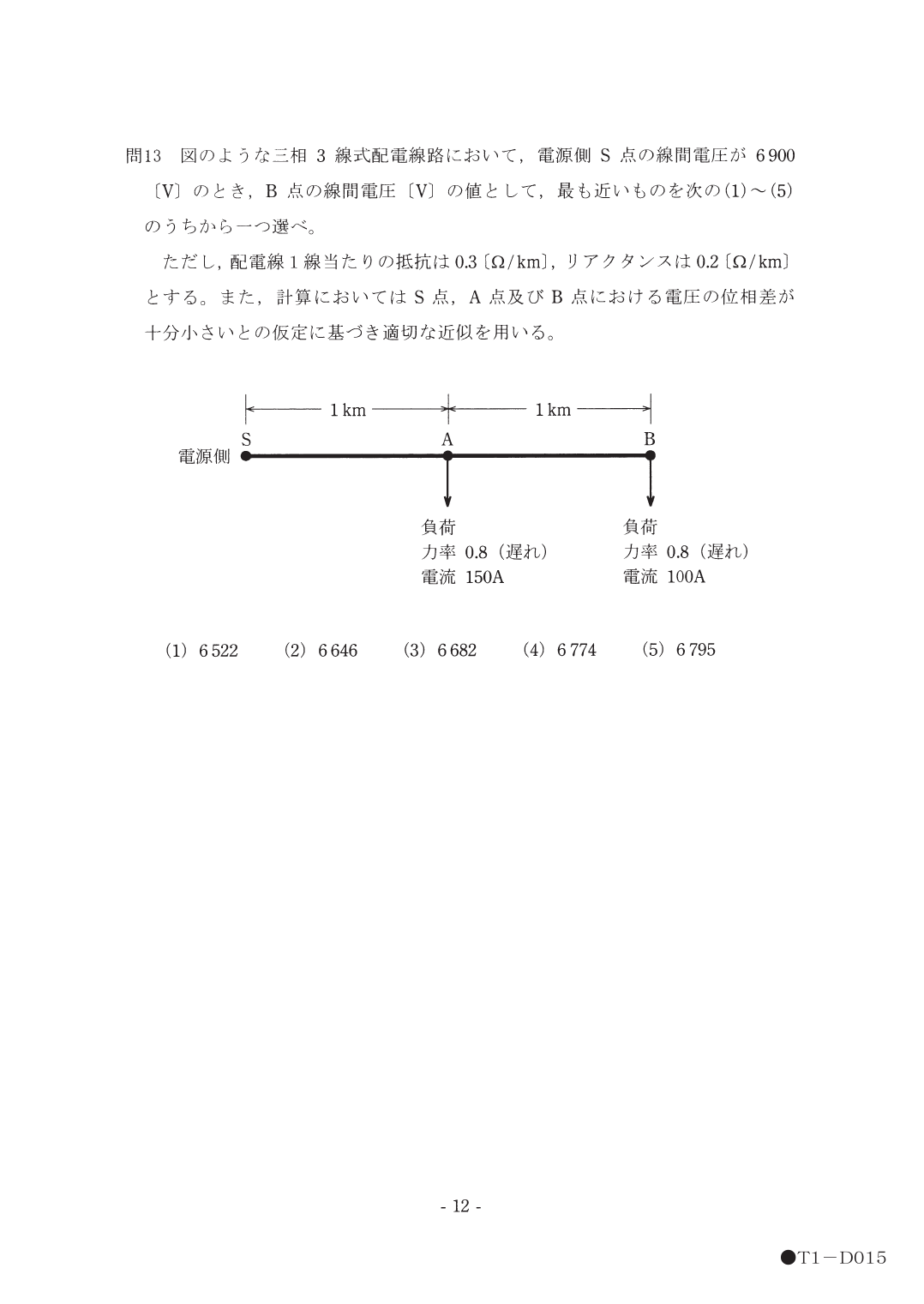

問13 図のような三相3線式配電線路において、電源側S点の線間電圧が6900[V]のとき、B点の線間電圧[V]の値として、最も近いものを次の(1)～(5)のうちから一つ選べ。ただし、配電線1線当たりの抵抗は0.3[Ω/km]、リアクタンスは0.2[Ω/km]とする。また、計算においてはS点、A点及びB点における電圧の位相差が十分小さいとの仮定に基づき適切な近似を用いる。

1. 6522
2. 6646
3. 6682 ✓ 正答
4. 6774
5. 6795
