平成25年度第三種電気主任技術者試験　電力科目 問172 解説 問17(b) 問17

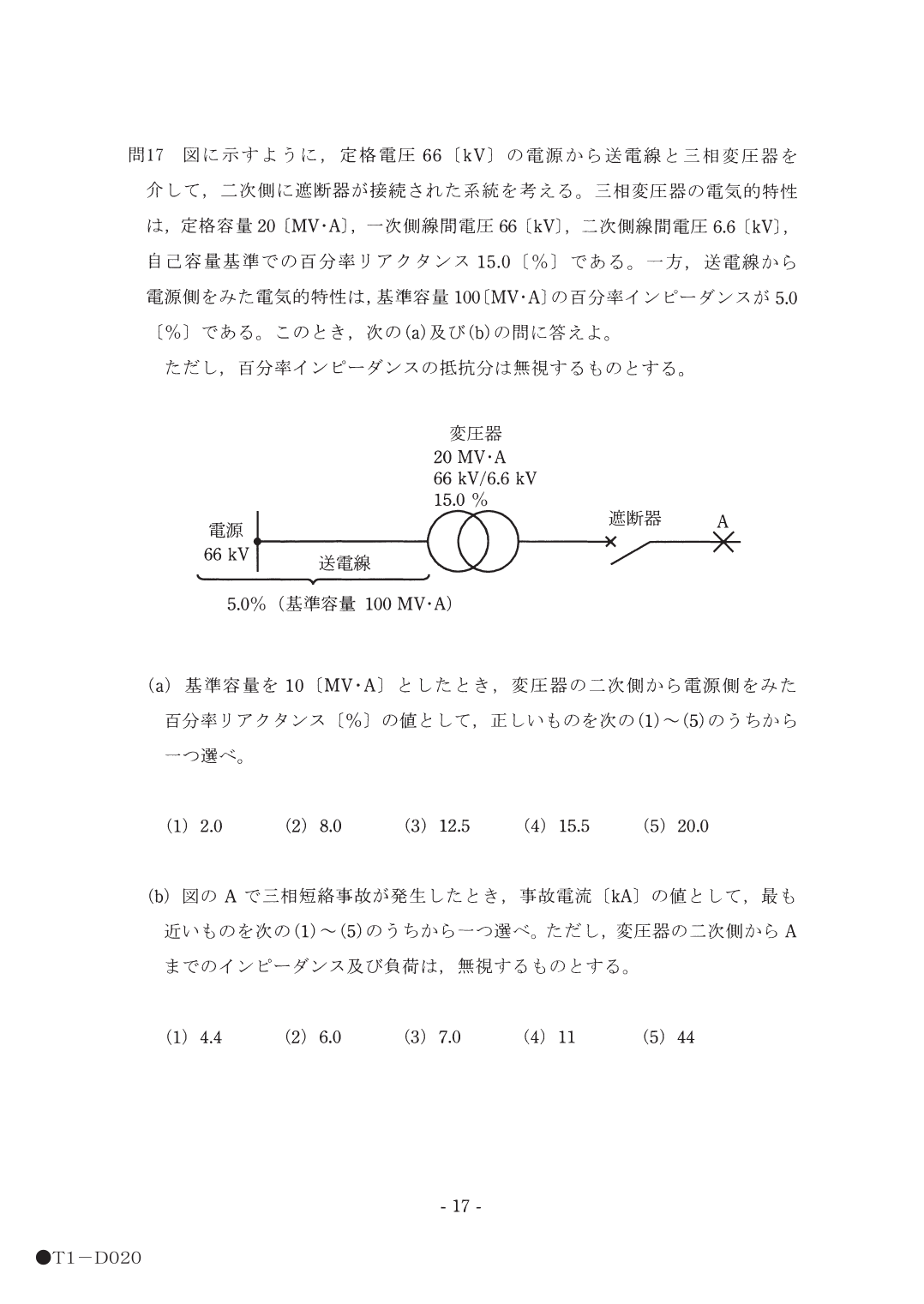

問17(b) 図に示すように，定格電圧66[kV]の電源から送電線と三相変圧器を介して，二次側に遮断器が接続された系統を考える。三相変圧器の電気的特性は，定格容量20[MV・A]，一次側線間電圧66[kV]，二次側線間電圧6.6[kV]，自己容量基準での百分率リアクタンス15.0[%]である。一方，送電線から電源側をみた電気的特性は，基準容量100[MV・A]の百分率インピーダンスが5.0[%]である。このとき，図のAで三相短絡事故が発生したとき，事故電流[kA]の値として，最も近いものを次の(1)～(5)のうちから一つ選べ。ただし，変圧器の二次側からAまでのインピーダンス及び負荷は，無視するものとする。

1. 4.4
2. 6.0
3. 7.0
4. 11 ✓ 正答
5. 44
