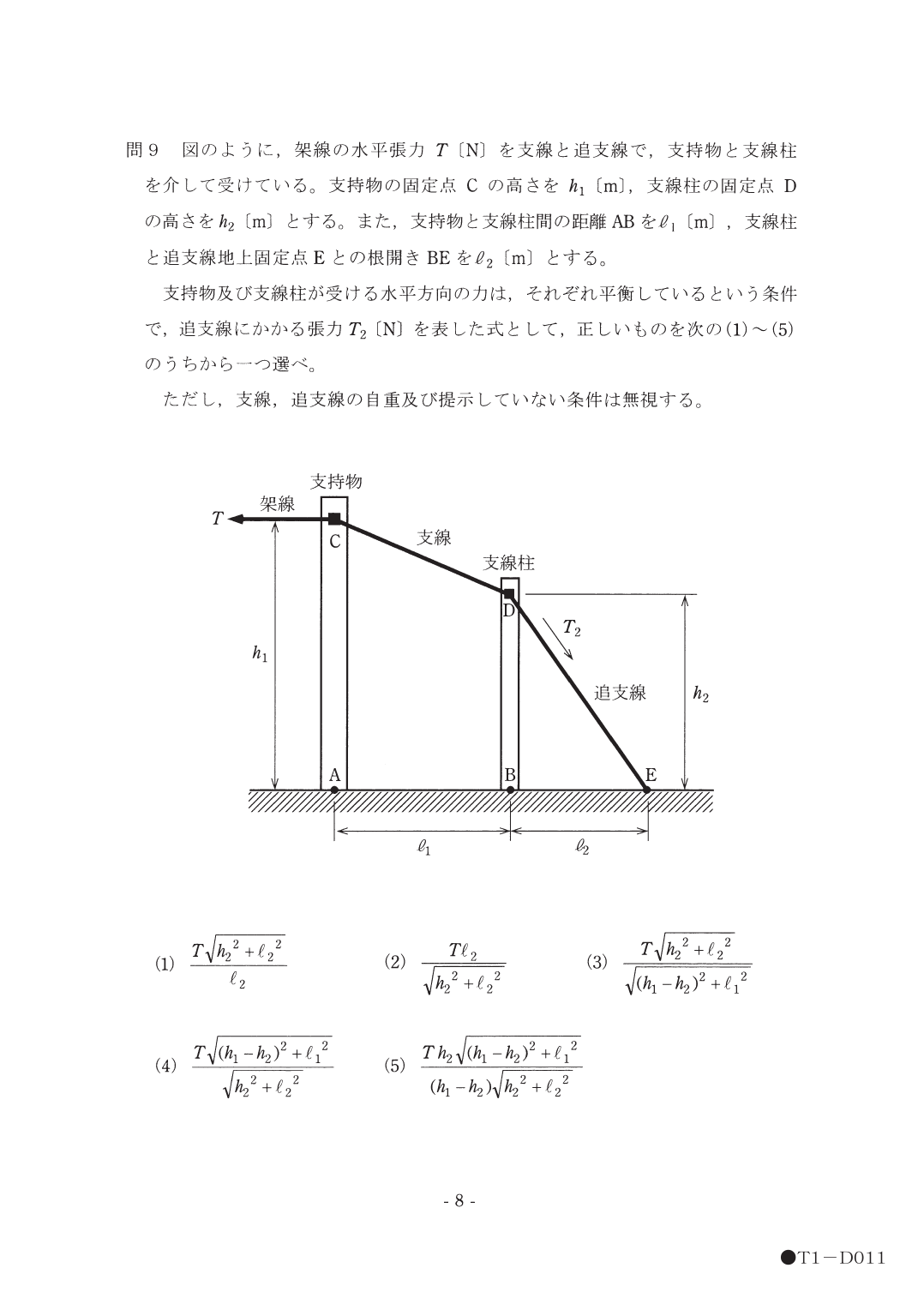

問9 図のように，架線の水平張力 T [N] を支線と追支線で，支持物と支線柱を介して受けている。支持物の固定点 C の高さを h1 [m]，支線柱の固定点 D の高さを h2 [m] とする。また，支持物と支線柱間の距離 AB を l1 [m]，支線柱と追支線地上固定点 E との根開き BE を l2 [m] とする。支持物及び支線柱が受ける水平方向の力は，それぞれ平衡しているという条件で，追支線にかかる張力 T2 [N] を表した式として，正しいものを次の(1)～(5)のうちから一つ選べ。ただし，支線，追支線の自重及び提示していない条件は無視する。

1. T*sqrt(h2^2 + l2^2) / l2 ✓ 正答
2. T*l2 / sqrt(h2^2 + l2^2)
3. T*sqrt(h2^2 + l2^2) / sqrt((h1-h2)^2 + l1^2)
4. T*sqrt((h1-h2)^2 + l1^2) / sqrt(h2^2 + l2^2)
5. T*h2*sqrt((h1-h2)^2 + l1^2) / ((h1-h2)*sqrt(h2^2 + l2^2))
