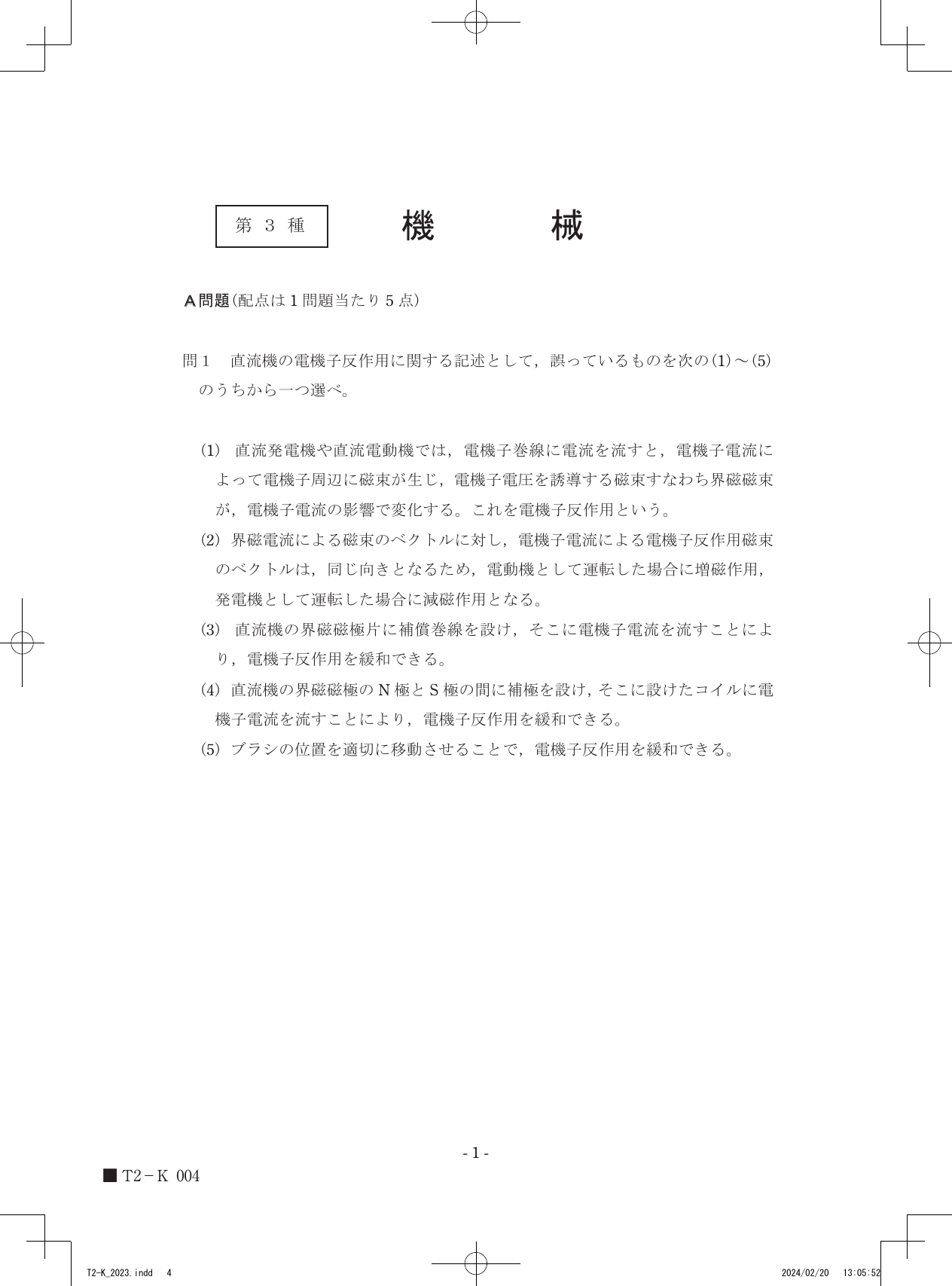

令和5年度第三種電気主任技術者下期試験　機械科目

問1 直流機の電機子反作用に関する記述として，誤っているものを次の(1)～(5)のうちから一つ選べ。

1. (1) 直流発電機や直流電動機では，電機子巻線に電流を流すと，電機子電流によって電機子周辺に磁束が生じ，電機子電圧を誘導する磁束すなわち界磁磁束が，電機子電流の影響で変化する。これを電機子反作用という。
2. (2) 界磁電流による磁束のベクトルに対し，電機子電流による電機子反作用磁束のベクトルは，同じ向きとなるため，電動機として運転した場合に増磁作用，発電機として運転した場合に減磁作用となる。
3. (3) 直流機の界磁磁極片に補償巻線を設け，そこに電機子電流を流すことにより，電機子反作用を緩和できる。
4. (4) 直流機の界磁磁極のN極とS極の間に補極を設け，そこに設けたコイルに電機子電流を流すことにより，電機子反作用を緩和できる。
5. (5) ブラシの位置を適切に移動させることで，電機子反作用を緩和できる。
