令和5年度第三種電気主任技術者上期試験 機械科目
本ページは令和5年度第三種電気主任技術者上期試験 機械科目の過去問22問を解説付きで掲載しています。問題ごとの解き方・重要ポイント・学科試験対策に役立つ解説を参照できます（過去問・解説・学科試験）。
2023-08-20 ・ 22問
出典：令和5年度第三種電気主任技術者上期試験 機械科目（一般財団法人電気技術者試験センター）
問題を準備しています…
問101 / 22

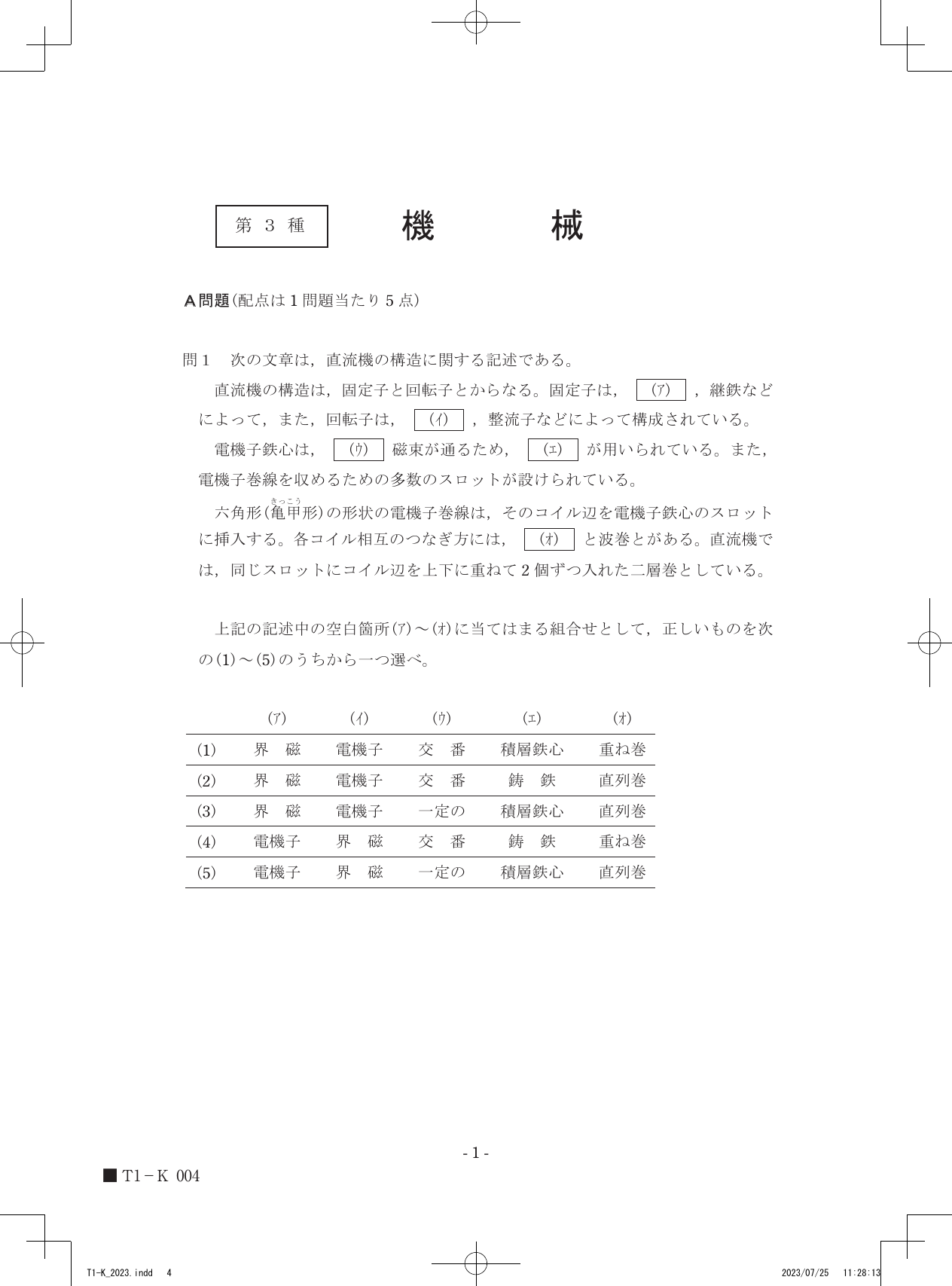

問1 次の文章は，直流機の構造に関する記述である。 直流機の構造は，固定子と回転子とからなる。固定子は，[(ア)]，継鉄などによって，また，回転子は，[(イ)]，整流子などによって構成されている。 電機子鉄心は，[(ウ)]磁束が通るため，[(エ)]が用いられている。また，電機子巻線を収めるための多数のスロットが設けられている。 六角形(亀甲形)の形状の電機子巻線は，そのコイル辺を電機子鉄心のスロットに挿入する。各コイル相互のつなぎ方には，[(オ)]と波巻とがある。直流機では，同じスロットにコイル辺を上下に重ねて2個ずつ入れた二層巻としている。 上記の記述中の空白箇所(ア)～(オ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。
