令和5年度第三種電気主任技術者上期試験 電力科目
本ページは令和5年度第三種電気主任技術者上期試験 電力科目の過去問20問を解説付きで掲載しています。問題ごとの解き方・重要ポイント・学科試験対策に役立つ解説を参照できます（過去問・解説・学科試験）。
2023-08-20 ・ 20問
出典：令和5年度第三種電気主任技術者上期試験 電力科目（一般財団法人電気技術者試験センター）
問題を準備しています…
問101 / 20

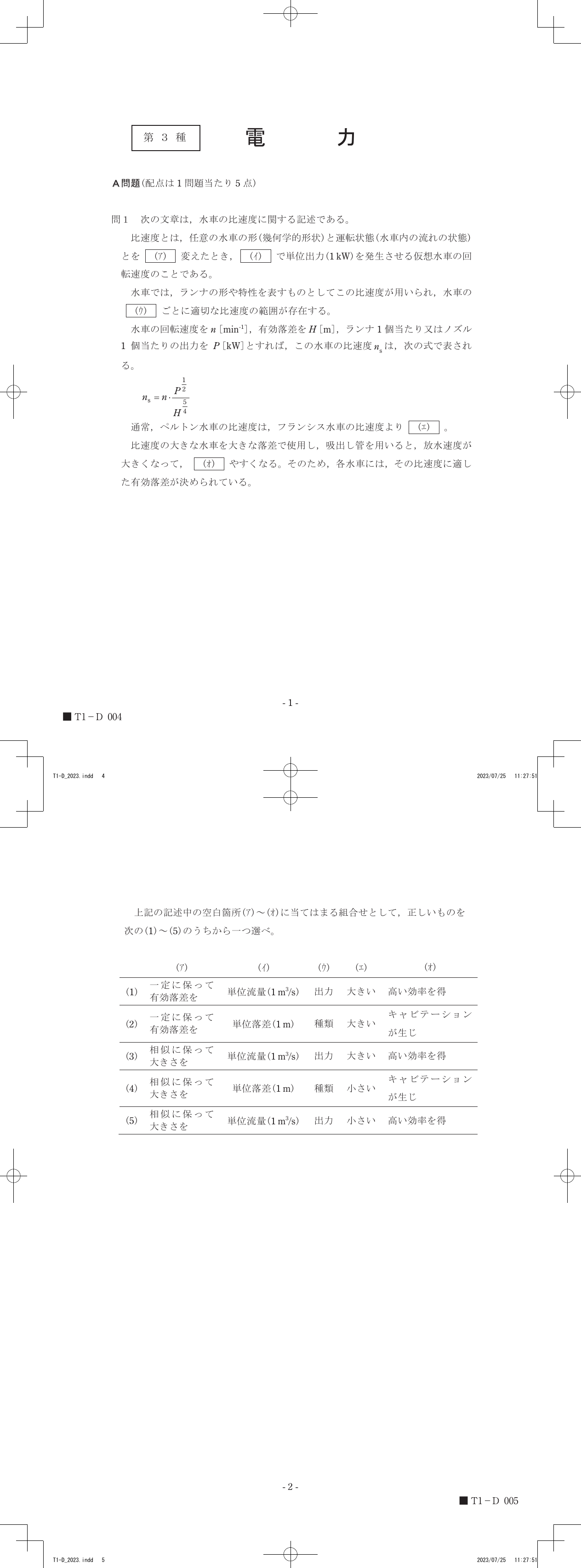

問1 次の文章は，水車の比速度に関する記述である。比速度とは，任意の水車の形(幾何学的形状)と運転状態(水車内の流れの状態)とを (ア) 変えたとき， (イ) で単位出力(1kW)を発生させる仮想水車の回転速度のことである。水車では，ランナの形や特性を表すものとしてこの比速度が用いられ，水車の (ウ) ごとに適切な比速度の範囲が存在する。水車の回転速度をn[min^-1]，有効落差をH[m]，ランナ1個当たり又はノズル1個当たりの出力をP[kW]とすれば，この水車の比速度nsは，次の式で表される。ns=n・P^(1/2)/H^(5/4)通常，ペルトン水車の比速度は，フランシス水車の比速度より (エ) 。比速度の大きな水車を大きな落差で使用し，吸出し管を用いると，放水速度が大きくなって， (オ) やすくなる。そのため，各水車には，その比速度に適した有効落差が決められている。上記の記述中の空白箇所(ア)～(オ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。
