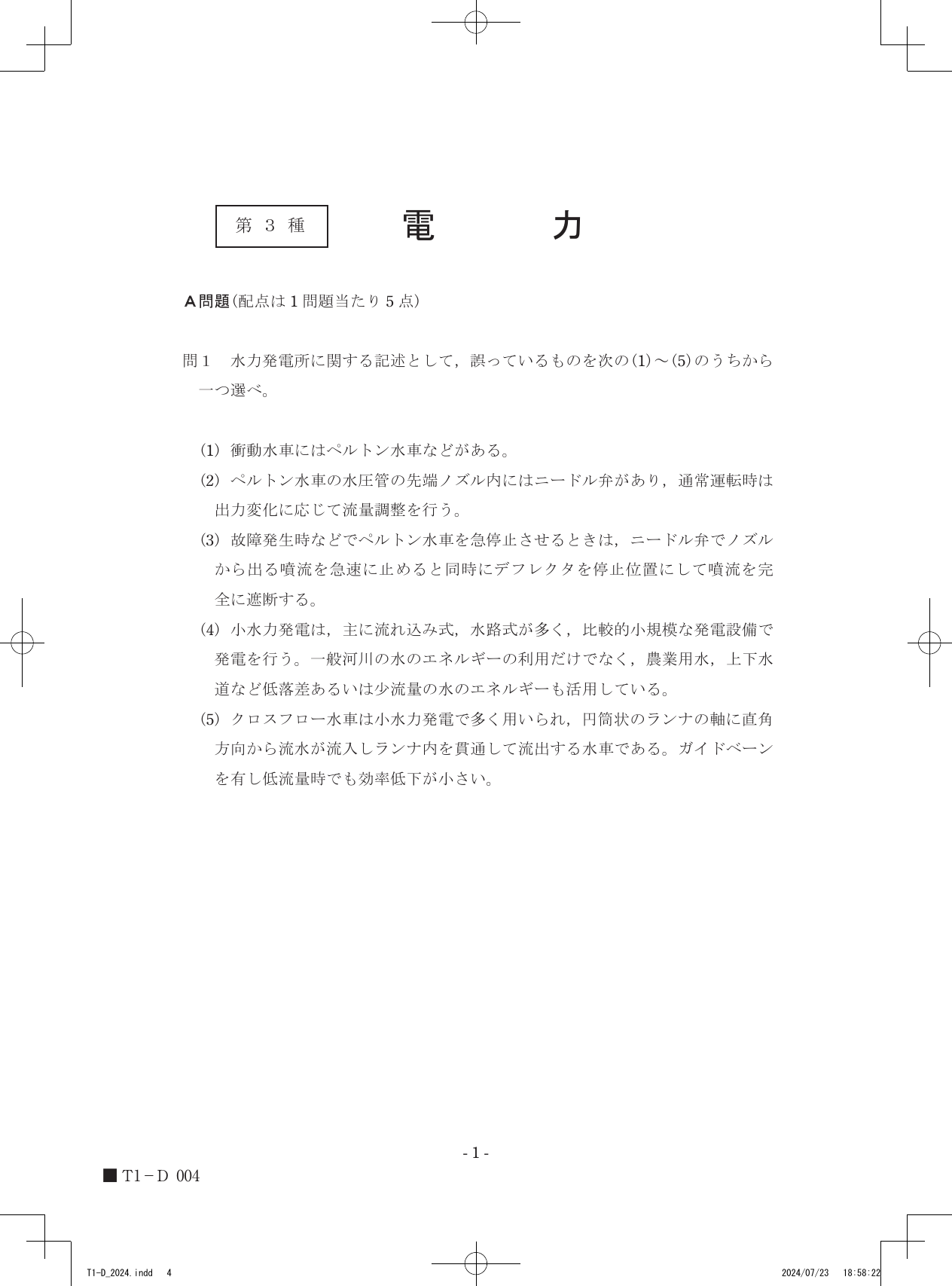

令和6年度第三種電気主任技術者上期試験　電力科目

問1 水力発電所に関する記述として，誤っているものを次の(1)～(5)のうちから一つ選べ。

1. (1) 衝動水車にはペルトン水車などがある。
2. (2) ペルトン水車の水圧管の先端ノズル内にはニードル弁があり，通常運転時は出力変化に応じて流量調整を行う。
3. (3) 故障発生時などでペルトン水車を急停止させるときは，ニードル弁でノズルから出る噴流を急速に止めると同時にデフレクタを停止位置にして噴流を完全に遮断する。
4. (4) 小水力発電は，主に流れ込み式，水路式が多く，比較的小規模な発電設備で発電を行う。一般河川の水のエネルギーの利用だけでなく，農業用水，上下水道など低落差あるいは少流量の水のエネルギーも活用している。
5. (5) クロスフロー水車は小水力発電で多く用いられ，円筒状のランナの軸に直角方向から流水が流入しランナ内を貫通して流出する水車である。ガイドベーンを有し低流量時でも効率低下が小さい。
