令和6年度第三種電気主任技術者上期試験 理論科目
本ページは令和6年度第三種電気主任技術者上期試験 理論科目の過去問22問を解説付きで掲載しています。問題ごとの解き方・重要ポイント・学科試験対策に役立つ解説を参照できます（過去問・解説・学科試験）。
2024-08-18 ・ 22問
出典：令和6年度第三種電気主任技術者上期試験 理論科目（一般財団法人電気技術者試験センター）
問題を準備しています…
問101 / 22

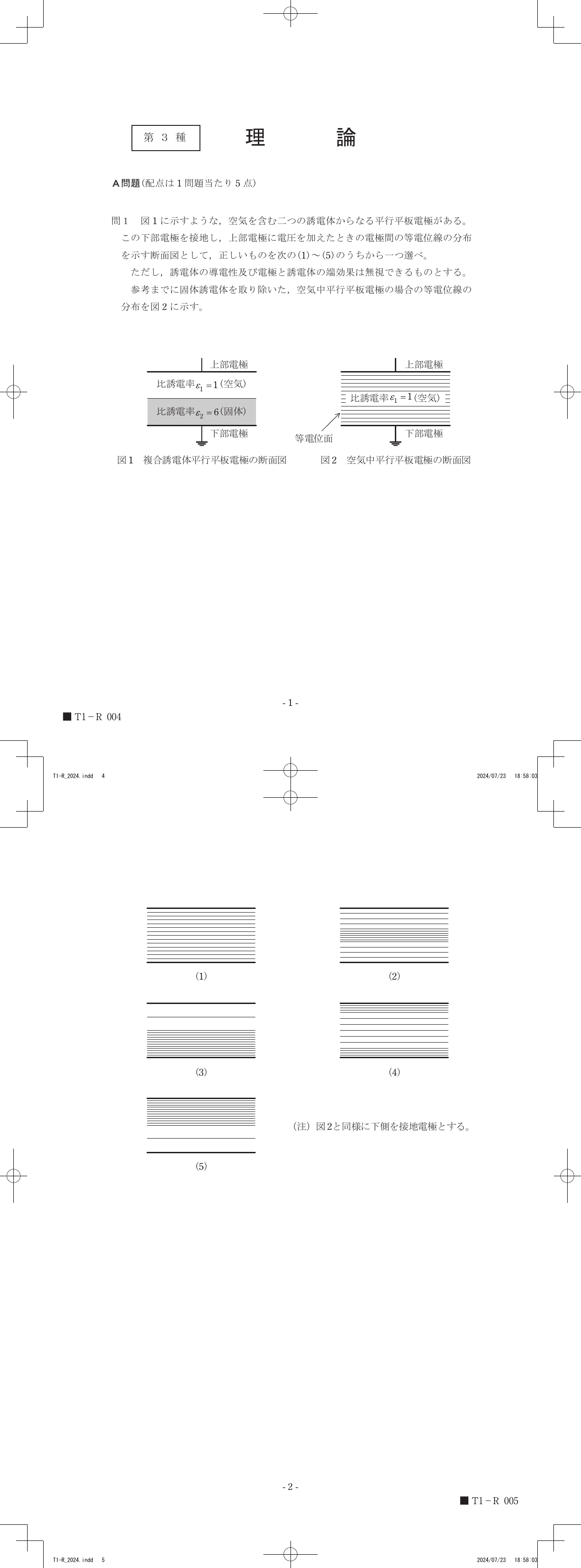

問1 図1に示すような，空気を含む二つの誘電体からなる平行平板電極がある。この下部電極を接地し，上部電極に電圧を加えたときの電極間の等電位線の分布を示す断面図として，正しいものを次の(1)～(5)のうちから一つ選べ。ただし，誘電体の導電性及び電極と誘電体の端効果は無視できるものとする。参考までに固体誘電体を取り除いた，空気中平行平板電極の場合の等電位線を図2に示す。（注）図2と同様に下側を接地電極とする。
