平成24年度 筆記試験

本ページは平成24年度 筆記試験の過去問42問を解説付きで掲載しています。問題ごとの解き方・重要ポイント・学科試験対策に役立つ解説を参照できます(過去問・解説・学科試験)。

2012-10-07 ・ 42問

出典:平成24年度 筆記試験(一般財団法人 電気技術者試験センター)

9/ 42

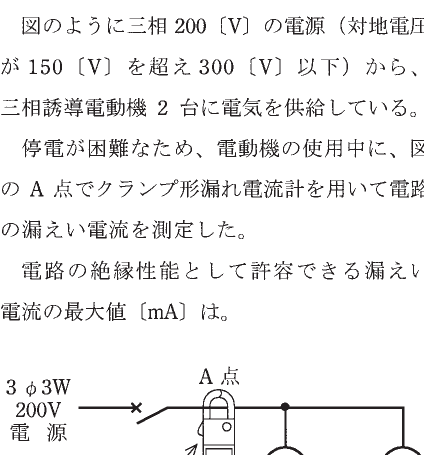

設問図

図のように三相200[V]の電源(対地電圧が150[V]を超え300[V]以下)から、三相誘導電動機2台に電気を供給している。 停電が困難なため、電動機の使用中に、図のA点でクランプ形漏れ電流計を用いて電路の漏れ電流を測定した。 電路の絶縁性能として許容できる漏れ電流の最大値[mA]は。

  1. イ. 0.2
  2. ロ. 0.4
  3. ハ. 1.0
  4. ニ. 2.0
