平成25年度 筆記試験 問23 解説 高圧カットアウトの役割

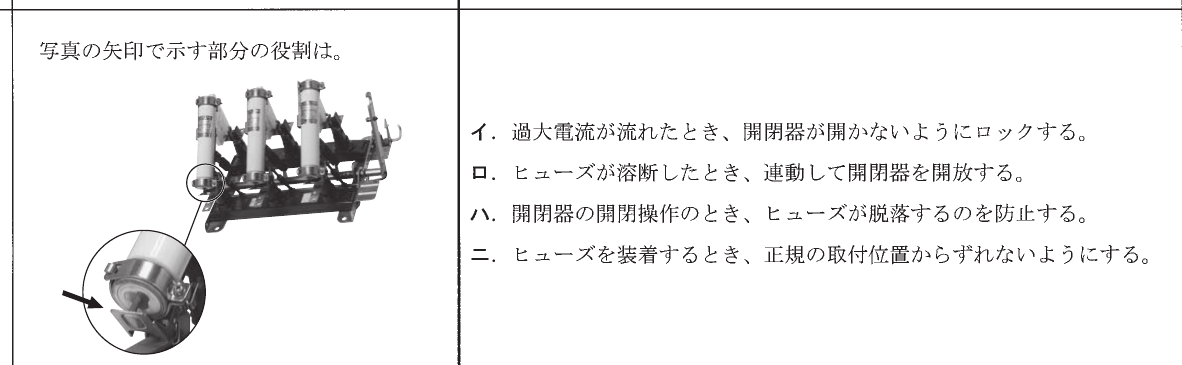

写真の機器が高圧カットアウト（PC）であることを識別し、ヒューズが切れた際にヒューズ筒が自重で落下して回路を切り離す「脱落式（ドロップアウト式）」の構造を思い出すことが正解への近道です。

高圧カットアウトの基本構造

高圧カットアウトは、配電用変圧器の一次側保護などに広く用いられる過電流保護装置です。この装置の大きな特徴は、ヒューズエレメント（内部の溶断部分）が電流遮断の役割を果たすだけでなく、機械的なスイッチの「開放」動作を兼ねている点にあります。

ヒューズ筒は一端を支点として保持されています。ヒューズが健全な状態では、ヒューズエレメントが適度な張力でヒューズ筒を固定しています。しかし、過電流によってヒューズが溶断すると、固定されていた張力が失われます。このとき、ヒューズ筒は重力に従ってヒンジ部分を軸に回転し、下方に垂れ下がる（落下する）構造になっています。この動作によって視覚的にヒューズの溶断を確認できるとともに、電気的な回路も確実に遮断されます。

動作のメカニズムを導き出す思考法

試験問題でこのような構造を問われた場合、以下の手順で考えると迷いません。

1. 機器の名称を特定する：外観から高圧カットアウトであることを認識します。
2. 機能の役割を整理する：ヒューズは「過電流が流れたら溶断する」という電気的な性質と、「溶断したことを周囲に伝える」という運用上の役割を持ちます。
3. 選択肢を排除する：「ロックする」「脱落防止」「位置決め」といった機能は、機器の保護や固定には役立ちますが、遮断装置として最も重要な「溶断＝遮断」という因果関係を説明していません。

今回の設問は、単に「溶断する」という現象だけでなく、その後の「物理的な開放動作（ドロップアウト）」までを含めた一連のメカニズムを理解しているかを問うています。

実務における重要性

この知識は、実際に電力設備を保守・点検する際に極めて重要です。電柱上の高圧カットアウトを地上から観察する際、ヒューズ筒が正常に収まっているか、あるいは下向きに開放しているかを確認することで、その設備で過去に過電流事故が発生したかどうかを瞬時に判別できるからです。

また、高圧カットアウトの開放操作を行う際は、意図せず負荷電流を遮断してアークが発生しないよう、専用の操作棒を用いて慎重に行う必要があります。ヒューズの役割が電気的な保護だけでなく、物理的な接点開放までを担っていることを理解しておくことは、現場での安全な作業手順を組み立てるための基礎教養となります。
