令和3年度 下期 学科試験 問41 解説 高圧受電機器の識別

写真に示された機器の中から、VT（計器用変圧器）とLA（避雷器）を一体化した「VT内蔵型避雷器」を見つけ出すのがこの問題の正解への道です。イの写真には本体側面に「VT LA」という銘板や表示が明確に記されており、これが識別における最も強力な根拠となります。

機器の外観から判別するポイント

電気工事士試験において機器の写真問題は、その機器の名称だけでなく「どのような機能を持っているか」をセットで覚えることが重要です。

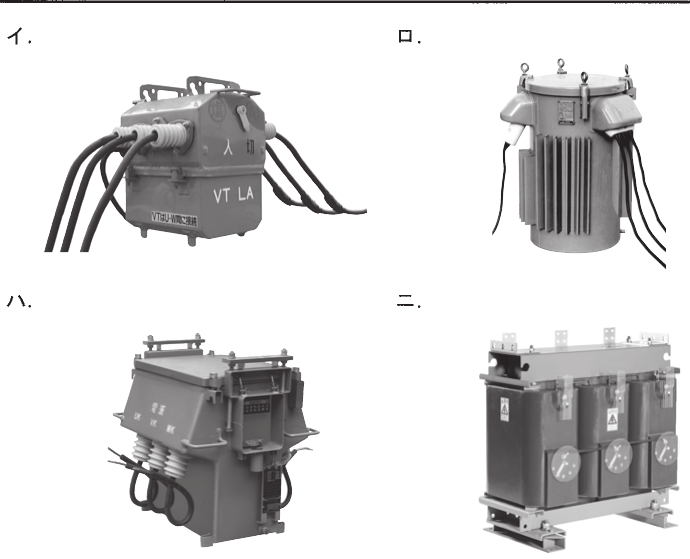

・イ：VT内蔵型避雷器（計器用変圧器と避雷器が一体化） ・ロ：配電用変圧器（ポールトランスなどに見られる円筒形の形状） ・ハ：計器用変圧器（VT、単体で電圧を変成するもの） ・ニ：高圧用変流器（CT、複数並んだコアの形状が特徴的）

単線結線図において、引込柱の上部などに配置される機器として、電圧測定用のVTと雷サージから機器を保護するLAは必ずと言っていいほど登場します。これらを個別に設置するとスペースや工事の手間がかかるため、コンパクトにまとめた「VT内蔵型避雷器」が現場では頻繁に採用されます。

実務における機器選定と設置の考え方

なぜVTとLAが一体化されているのかを考えると、この問題の教育的な狙いが見えてきます。高圧受電設備は限られたスペースに多種多様な機器を詰め込む必要があるため、省スペース化は設計上の重要なテーマです。

特に架空引込線から受電する場合、雷の影響を受けやすいため避雷器は必須ですが、同時に電圧計や保護リレーのための電圧情報も必要となります。このとき、避雷器を設置する位置にVTを組み込むことで、支持物（柱）の負担を軽減し、結線作業を簡略化できます。現場実務では、このような「複合機器」を採用することで、保守点検箇所の削減にもつながるというメリットがあることを知っておく必要があります。

試験合格に向けた視覚的暗記術

試験直前は細かい仕様よりも「形と名前」の結びつけが物を言います。

• VT LAと書いてあるか：これが判断の決め手です。
• 突起物の数や配置：変圧器（ロ）のような冷却フィンがあるか、あるいは電流を測定するためのコア（ニ）が並んでいるかなど、構造的な差異に注目してください。

試験会場で実物を見る機会は少ないかもしれませんが、過去問の写真を繰り返し確認し、その機器が「単線結線図のどの場所に配置されるべきものか」を回路図と照らし合わせる癖をつけると、他の関連問題への応用力も身につきます。
