令和3年度 上期 筆記試験 問44 解説 高圧機器の識別

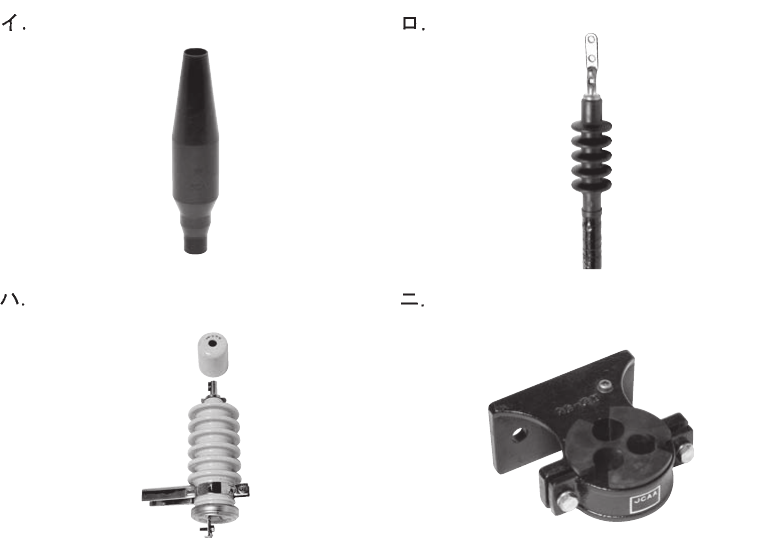

④で示す部分に使用されないものは。
- イ.
- ロ.
- ハ. ✓ 正答
- ニ.
解説
この問題は、高圧ケーブルの端末処理に使用される材料を識別する力を問うものです。正解を選ぶ際は、提示された各部品が「高圧ケーブルの末端をどのように保護・固定するか」という機能に合致しているかを確認します。
高圧端末処理の基本概念
高圧ケーブルは、中心の導体と外部の遮へい層の間に非常に高い電位差が生じます。そのため、ケーブルの末端（端部）で処理を怠ると、電界が集中して絶縁破壊が起こる恐れがあります。これを防ぐために「ストレス緩和」と「絶縁確保」を行うのが端末処理の役割です。
具体的には以下の部材が用いられます。
- ストレスコーン（イ）：電界を緩和するためにケーブルの絶縁体上に被せるゴム製の部材です。
- 終端接続部材（ロ）：ケーブルの末端部で電線を端子に接続し、かつ絶縁被覆を保護するものです。
- ケーブル支持金具（ニ）：端末部付近でケーブルの重量を支え、振動や荷重から接続部を保護するクランプです。
判別のプロセス
選択肢ハに示されているのは、がいし（碍子）です。これは主に架空配電線などにおいて、電線を支持・絶縁するために用いられるものです。高圧ケーブルの端末処理において、ケーブルそのものに装着する部材としては不適当です。
この問題を解く際は、以下の観点で部品の役割を分類します。
- ケーブルの電界制御に関わるか（イ）
- ケーブルの末端接続に関わるか（ロ）
- ケーブルの物理的固定に関わるか（ニ）
- これらと異なり、電線を空間的に支えるためのものか（ハ）
消去法を用いる場合、「ハ以外はすべて高圧ケーブルの端末作業に直接必要な部材である」という点に気付くことが重要です。特に、現場で扱う部材は「何のためにそこにあるのか」という機能的側面を理解しておくと、初見の部材であっても形状から用途を推測できるようになります。
実務と教育的意図
第一種電気工事士の試験において、このような材料の写真選択問題が出るのは、実際の現場作業における部材の誤使用を防ぐためです。高圧の施工現場では、わずかな部品の選定ミスが重大な事故につながります。この問題は、単に名称を覚えるだけでなく、その部材が高圧システムの中でどのような役割を果たしているかを正しく理解しているかを確認しています。
現場では、メーカーの施工説明書を確認することが原則ですが、試験では「その部材が何系（ケーブル系か、架空線系かなど）に属するものか」を分類する力が求められます。
