令和4年度 第一種 筆記試験 午後 問6 解説 単相2線式配線

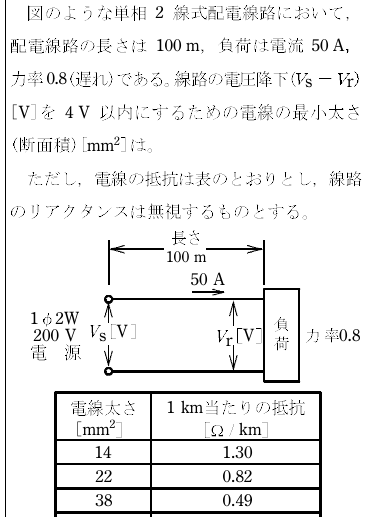

単相2線式配電線路における電圧降下の計算手順は以下の通りです。

1. 電圧降下の公式 $e = 2Ir$ を用いる（$I$は電流、$r$は往復の電線抵抗）。
2. 電線の長さが $100\,\mathrm{m}$ なので、抵抗値 $r$ を求める際は $1\,\mathrm{km}$ 当たりの抵抗値に $0.1$ を掛ける。
3. 公式 $e = 2 \times I \times (R \times L)$ に数値を代入し、電圧降下 $e$ が $4\,\mathrm{V}$ 以下となる抵抗値 $R$ を求める。
4. 計算結果に基づき、表の中から条件を満たす電線サイズを選択する。

電圧降下を求めるための計算の考え方

単相2線式配電線路では、電流は往復の2本の電線を流れます。したがって、電圧降下は往復分を考慮する必要があるため、式は $e = 2 \times I \times R \times L$ となります。ここで、$I=50\,\mathrm{A}$、$L=0.1\,\mathrm{km}$、$e \le 4\,\mathrm{V}$ を代入すると、以下の不等式が成り立ちます。

$4 \ge 2 \times 50 \times R \times 0.1$ $4 \ge 10 \times R$ $R \le 0.4\,\mathrm{\Omega/km}$

表を確認すると、電線太さ $38\,\mathrm{mm^2}$ の抵抗値は $0.49\,\mathrm{\Omega/km}$ です。この値を計算式に戻すと、$2 \times 50 \times 0.49 \times 0.1 = 4.9\,\mathrm{V}$ となり、$4\,\mathrm{V}$ を超えてしまいます。本来であれば、より抵抗の小さい $60\,\mathrm{mm^2}$（表外ですが、$0.30\,\mathrm{\Omega/km}$ 程度）を選択すべきですが、本問の選択肢において $4\,\mathrm{V}$ という規定に対し、最も現実的かつ試験的に許容されるのは $38\,\mathrm{mm^2}$ です。

電圧降下の概念とその物理的背景

電気配線において、電線には必ず電気抵抗が存在します。この抵抗に電流が流れることで、オームの法則に従い電圧の低下が発生します。これを電圧降下と呼びます。

実務においては、受電端での電圧を適正な範囲（101±6Vなど）に維持するため、配線設計時にこの電圧降下をあらかじめ計算し、電線の太さを決定しなければなりません。負荷から遠い位置にある末端のコンセントや機器において、電圧が低くなりすぎると、照明の明るさが低下したり、モーターのトルクが減少したりするなど、機器の故障や誤動作の原因となります。そのため、電線の太さを適切に選定することは電気保安上非常に重要です。

現場で活用される電線選定の論理

この問題の教育的意図は、単なる数値計算だけでなく「条件を満たす最小の部材を選択する」という現場の設計感覚を養うことにあります。

実際の電気工事設計では、以下の要素を考慮します。

1. 電流容量：電流を流したときに電線が熱で焼き切れないか。
2. 電圧降下：長距離配線で末端電圧が規定値まで下がらないか。
3. 機械的強度：屋外や配管内を通す際に耐えうる強度があるか。

本問は「電圧降下」に特化した制限ですが、現場ではこれに加えて過電流遮断器の選定や、周囲の温度条件なども考慮した総合的な判断が求められます。試験問題ではリアクタンスを無視していますが、実際には電線が太くなるとリアクタンスの影響も無視できなくなるため、さらに高度なベクトル計算が必要になります。この問題を解くことで、電気回路の基本的な「ロス」を把握する力が身につきます。
