令和4年度 第一種 筆記試験 午後 問25 解説 配線器具の施工

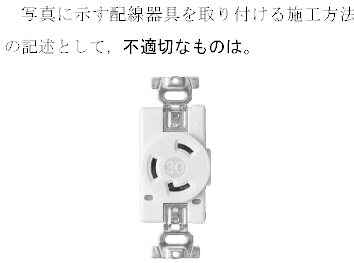

写真のコンセントは「接地極付30A 250V」の定格を持つものです。この問題は、コンセントの定格電流値と、それを保護する配線用遮断器の定格電流値の組み合わせが、内線規程等の基準に適合しているかを判断することで解くことができます。

コンセントの定格と回路保護の原則

屋内配線において、コンセントの定格電流と、その回路を保護する配線用遮断器（分岐回路の過電流保護装置）の定格電流は、原則として一致させる必要があります。

具体的には、30Aのコンセントを使用する場合には、30Aの配線用遮断器を用いるのが基本です。選択肢イのように、30Aのコンセントに対して20Aの配線用遮断器を取り付けることは、回路の安全性（過負荷保護の観点）からは一見問題なさそうに思えますが、電気設備の技術基準や内線規程では、原則としてコンセントの定格電流に適合した遮断器を選定することが求められます。

一方で、20Aの遮断器で保護された回路に接続できるコンセントは、通常「15Aまたは20A」のものです。30A定格のコンセントを20A回路に設置することは不適切な施工と見なされます。

機器に応じた電圧と接地極の選定

他の選択肢についても、このコンセントの仕様に基づいた確認が必要です。

・単相200V機器への利用：このコンセントは250V定格であり、200V機器の電源として使用可能です。 ・三相400V機器への利用：このコンセントの形状や定格は単相用であり、三相400Vのプラグを差し込むことは物理的にも電気的にもできません。したがって「使用できない」という記述は正しい（不適切ではない）ことになります。 ・接地工事：接地極付コンセントは、当然ながら適切な接地工事が必要です。300V以下の機器であれば、D種接地工事を施すことが技術基準で定められています。

なぜこの問題が試験に出るのか

この問題の教育的な狙いは、現場で配線器具を選定する際に、ラベルの数字を正しく読み取り、回路全体との整合性を担保できるかを確認することにあります。

実務においては、単に「電気が通ればよい」という考え方ではなく、接続される負荷（機器）の消費電力、配線の太さ（許容電流）、そして遮断器の遮断容量のすべてが、コンセントの定格と矛盾していないかを確認する「トータルバランス」の判断力が求められます。写真を見て「30」という刻印から「30A用である」と即座に判断し、それに適さない遮断器の組み合わせを弾き出せるようにしておくことが、合格への最短ルートです。
