令和5年度 学科試験 問33 解説 地絡事故検出

この問題の正解はイです。

地絡事故を確実に検出するためのポイントは、零相変流器（ZCT）の貫通のさせ方にあります。結論から言うと、ケーブルのシールド接地線がZCTを貫通しないように配置されているものを選べば正解となります。

ZCTの動作原理とシールドの関係

ZCT（零相変流器）は、貫通させた電路の電流のベクトル和がゼロであるときには出力を出さず、地絡によってベクトル和がゼロでなくなったときのみ地絡電流を検出する装置です。

ここで注意すべきは、高圧ケーブルのシールド層に流れる充電電流の扱いです。正常な状態であっても、高圧ケーブルには対地静電容量が存在し、シールド層を通じて微小な充電電流が流れます。この充電電流の戻り経路としてシールド接地線がZCTを貫通して接地されていると、ZCT内部では「ケーブル内の電流」と「シールド層の充電電流」が打ち消し合う形となり、地絡が発生しても電流が相殺されて検出できない可能性があります。

そのため、ZCTを設置する際は、ケーブルのシールド接地線がZCTの二次側（負荷側）から戻ってきて、ZCTを再び貫通することがないようにしなければなりません。

選択肢を見分ける思考プロセス

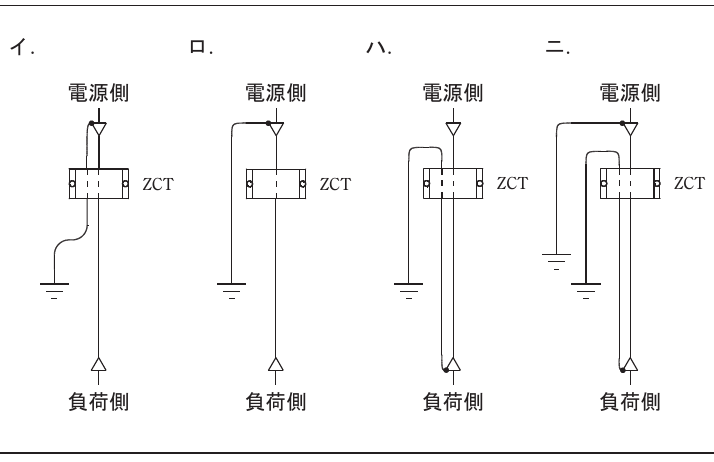

問題の図をよく観察すると、以下のことがわかります。

1. ロ、ハ、ニの選択肢では、シールド接地線がZCTを貫通した後に接地されています。これでは前述の通り、正常時の充電電流がZCTの検出を妨害し、地絡事故時の正確な動作が期待できません。
2. 一方の選択肢イでは、シールド接地線がZCTの貫通部を通らずに直接接地されているか、あるいはZCTよりも電源側で処理されています。これにより、ZCT内を通るベクトル和は、地絡時の零相電流のみを純粋に捉えることができるため、正しい接地方法といえます。

試験本番では、図を見た瞬間に「シールド接地線がZCTの輪の中を通り抜けていないか」という点だけを確認するようにしてください。

現場における実務と試験の意図

この問題は、単なる知識の暗記ではなく、保護継電システムが正常に動作するための物理的な制約を理解しているかを問うものです。現場実務において、高圧ケーブルの端末処理や変圧器室でのZCT設置を行う際、配線を一歩間違えるだけで「保護装置が全く作動しない」という重大な事故につながります。

電気工事士として、特に高圧受電設備を取り扱う際には、ZCTの貫通方法や極性はミスが許されない最重要項目の一つです。この知識は、図面を見ながら施工計画を立てる際、また試運転調整時に「なぜ地絡検出がうまくいかないのか」を診断する際のトラブルシューティング能力として直結する、極めて実践的な教養です。
