令和6年度 下期 学科試験 問22 解説 計器用変成器

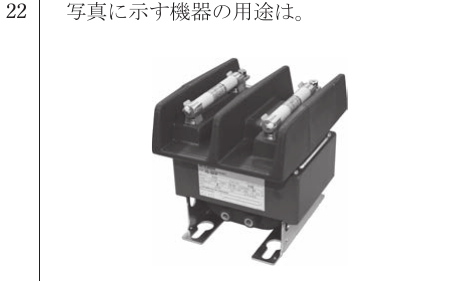

写真の機器は計器用変圧器（VT：Voltage Transformer）です。一次側に高圧ヒューズが取り付けられている特徴的な外観から判断します。計器用変圧器の役割は「高電圧を低電圧に変換すること」であるため、選択肢イが正解です。

計器用変圧器が果たす役割

電力会社から供給される高圧電路の電圧（6,600Vなど）を、そのまま電圧計や保護継電器に接続することは危険であり、また絶縁の観点からも不可能です。そこで、計器用変圧器を用いて、二次側の電圧を計器で扱いやすい110Vなどの低電圧に降圧します。

外観上の最大の特徴は、本体上部に備わったヒューズです。高圧回路側で短絡などの事故が発生した際、計器用変圧器自体が焼損するのを防ぐとともに、高圧幹線への影響を最小限に抑えるための保護装置としてヒューズが直列に挿入されています。

識別のための視点

試験会場で迷わないためには、他の機器との外観的な違いを整理しておくことが重要です。

・計器用変圧器（VT）：今回のようにヒューズが一体となっていることが多い。二次側は電圧を測定するための端子である。 ・変流器（CT）：電線を通すための貫通窓があるか、または一次側端子に電流を通す構造をしている。大電流を小電流に変換する。 ・零相変流器（ZCT）：円形や正方形の大きな穴が開いており、ケーブルを一括して通すことで漏電を検出する。

試験問題では、機器の「入力側が電圧なのか電流なのか」を想像することが正解への近道です。この写真は端子が電圧入力用であり、かつヒューズが付いていることから、高電圧を扱う計器用変圧器であると即座に判断しましょう。

計器用変圧器が支える電力管理

この機器は、受変電設備において電圧の監視と保護を担う不可欠なコンポーネントです。変電所の配電盤や高圧受電盤の中に設置され、計器用変圧器から取り出した低電圧信号を電圧計に送り、正常な送電が行われているかを常に監視します。また、過電圧や不足電圧が発生した際には、この信号をトリガーにして保護継電器が動作し、遮断器を制御して停電範囲を広げないような保護スキームを構成しています。

第一種電気工事士の試験では、こうした機器が単に名前と用途を問われるだけでなく、実際の現場で「どの回路に」「どのような目的で」配置されるかをイメージできることが、後の実務でのトラブルシューティング能力にも直結します。
