令和6年度 下期 学科試験 問42 解説 CVTケーブルの構造

CVTケーブルを見分けるポイントは、名前の由来にもなっている「T（トリプレックス）」の意味を理解することです。トリプレックスとは、3本の単心ケーブルをより合わせた構造を指します。選択肢の中から、単心ケーブルが3つに分かれた集合体として描かれているものを選べば正解です。

ケーブル名称から構造を読み解く

CVTという名称は、それぞれのアルファベットに意味があります。

• C：架橋ポリエチレン（Cross-linked polyethylene）
• V：ビニル（Vinyl）
• T：トリプレックス形（Triplex）

このうち、最も視覚的に判断しやすいのが「T（トリプレックス形）」です。単心ケーブル3本をより合わせているため、外側から見ると3つの円が寄り添っているような形をしています。一方で、もう一つの代表的なケーブルであるCVケーブルの多くは、3本の芯線をまとめて一つの円筒状のシース（外装）で覆う「一括シース形」であるため、外見は単なる円形です。

断面図から判断するプロセス

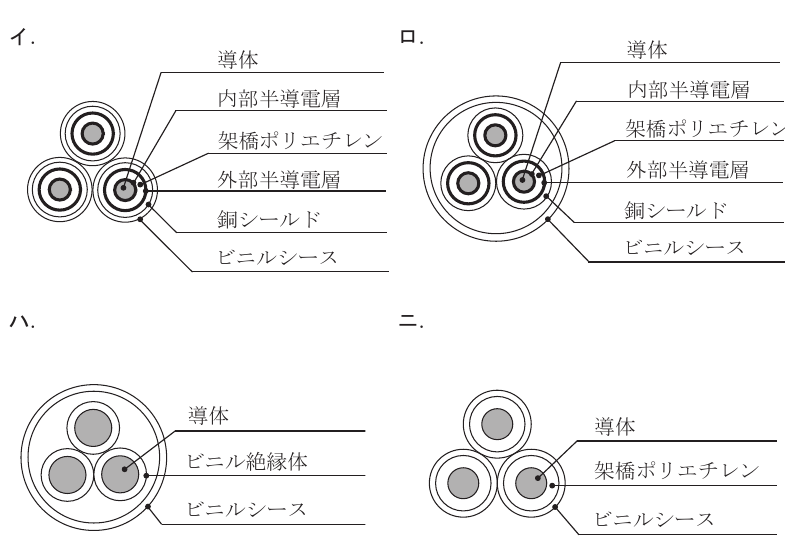

試験では断面図を見て判断する問題が多く出題されます。以下の手順で絞り込みを行います。

1. 絶縁体の確認：CVTであれば「架橋ポリエチレン」が使用されている必要があります。もし絶縁体がビニル（VVFのように）であれば、その時点で候補から外します。
2. 形状の確認：トリプレックス形は単心ケーブルが独立した3つの円として構成されています。全体を一つのシースで囲っているもの（一括シース形）と区別します。
3. 遮蔽層の確認：高圧用などのCVTケーブルには、内部半導電層、架橋ポリエチレン、外部半導電層、銅シールドが層状に配置されています。この複雑な構造が描かれているのは、高圧回路で用いられる本格的なCVTの特徴です。

図の中で、3本のケーブルが独立した状態で配置され、かつ内部に半導電層や銅シールドの層が描かれているものはイのみです。

現場で役立つケーブルの知識

CVTケーブルは、6600Vなどの高圧受電設備や、大容量の低圧幹線において非常に汎用性の高いケーブルです。トリプレックス形であることの最大のメリットは、一括シース形に比べて放熱性が高く、許容電流を大きく取れることにあります。

また、現場での取り回しにおいても、一括シース形より柔軟性があるため、配管への引き込みや盤内での接続作業が容易という実務的な利点があります。試験では構造を問う問題が出ますが、実務ではその構造が「なぜ放熱に有利なのか」「なぜ作業性が良いのか」という特性とセットで理解しておくことで、設計上の選定理由も自然と身につくはずです。
