令和6年度 上期 第一種 学科試験 問45 解説 機器名称と略号

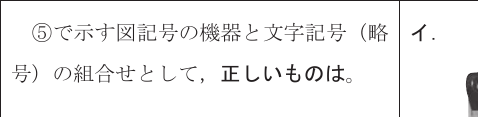

この問題は、高圧受電設備において頻繁に使用される機器の外観と、その略号（文字記号）を正しく一致させる知識を問うものです。 解く際のポイントは、写真の機器が「開閉機能を持っているか」あるいは「保護機能（ヒューズ）のみか」という構造上の特徴を見分けることです。

負荷開閉器（LBS）の見分け方

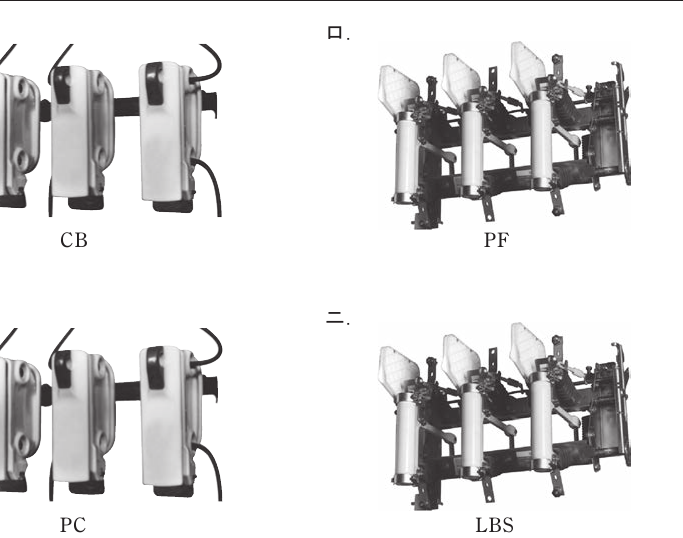

選択肢二に示されているLBS（Load Break Switch）は、文字通り「負荷電流を遮断できる開閉器」です。高圧受電設備において、主遮断装置や回路の切り離しに用いられます。

写真を見ると、円筒状の高圧限流ヒューズが取り付けられており、かつ開閉するためのブレード（刃）や消弧室（アークを消すための装置）を備えた構造をしています。この「ヒューズ」と「開閉装置」が一体化して見える外観こそが、LBSを判別するための決定的な特徴です。

機器名称と略号の対応

第一種電気工事士試験で必須となる主要な機器と略号の関係を整理しましょう。

• LBS（負荷開閉器）：開閉器にヒューズを組み合わせたもの。負荷電流を開閉できる。
• CB（遮断器）：真空遮断器（VCB）などが代表的。短絡電流などの事故電流を遮断できる。外観は非常に堅牢で、消弧装置が大きく目立つ。
• PF（高圧限流ヒューズ）：過電流から機器を保護する。単体では開閉操作機能を持たないため、棒状のヒューズ管が並んでいるだけのシンプルな見た目となる。
• PC（カットアウト）：主に柱上変圧器の一次側に使われる。ヒューズが切れるとアームが跳ね上がる構造が特徴。

これらを比較すると、選択肢二の写真はまさに「開閉機構を備えつつヒューズを保持している」というLBSの特徴を正確に捉えています。

現場で求められる知識の構造

試験では写真と記号の組み合わせという形で出題されますが、実際の現場では、これらは単なる暗記対象ではなく「保安上の境界線」です。

例えば、LBSは負荷電流は切れますが、短絡電流を遮断する能力はヒューズに頼っています。一方でCBはそれ自体が強力な遮断性能を持っています。試験の図記号問題は、単に名前を覚えるだけでなく、それぞれの機器が回路のどの位置に配置され、どのような役割を担うべきかという「高圧受電設備の設計・構成ルール」を理解しているかを確認しようとしています。

この知識は、キュービクル内部の点検や改修工事を行う際、どの機器がどのような動作原理で動くのかを理解するための基礎となります。それぞれの外観の特徴を捉え、役割と結びつけて学習を進めることが合格への近道です。
