令和7年度 下期 学科試験 問41 解説 継電器試験装置

この問題は、写真に示された機器がどのような目的で使用されるかを見分けることで正解を導き出せます。「①で示す機器」とは、高圧受電設備において過電流継電器（OCR）や地絡継電器（GR）などの保護継電器を指します。これらの継電器は異常時に確実に動作しなければならないため、定期的な試験が義務付けられています。

試験装置を選ぶ際は、それぞれの装置が何を出力し、何を測定するかという「機能の対応関係」を確認してください。正解の「ロ」は、電圧・電流・位相を調整・出力できる継電器試験装置です。

継電器試験装置の役割

保護継電器の動作特性試験とは、実際に異常が発生したと仮定した状況を疑似的に作り出し、継電器が定められた時間内に正しく動作するかを確認する作業です。

この試験には、以下の機能が必要です。

• 電圧出力：電圧継電器の試験に使用。
• 電流出力：過電流継電器の試験に使用。
• 位相調整：電力方向継電器や地絡方向継電器の試験に使用（電圧と電流の位相差を変化させる必要があるため）。
• タイマー機能：継電器が動作するまでの時間を精密に測定する機能。

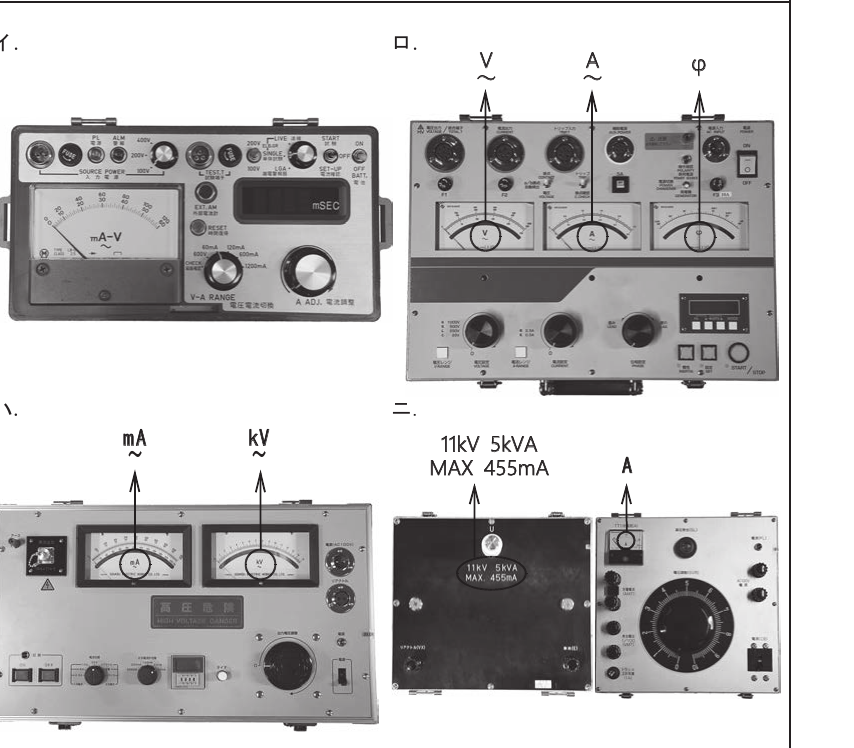

選択肢ロの装置には、電圧計（V）、電流計（A）、位相計（φ）の計器が並んでおり、これらを制御することで継電器の複雑な動作条件を再現できることがわかります。

試験装置を見分けるための思考プロセス

試験に使う道具を判断する際は、機器のパネル表示に注目してください。

• イ：漏電遮断器試験装置です。ミリ秒（mSEC）が表示されており、漏電遮断器の遮断時間を測定するためのものです。
• ロ：継電器試験装置です。電圧・電流・位相（φ）を調整するつまみやメータが配置されており、保護継電器の試験に特化しています。
• ハ：高圧絶縁耐力試験装置（耐圧試験器）です。高電圧（kV）を印加して絶縁性能を確認するためのもので、計器もkVレンジが中心です。
• ニ：スライダック（電圧調整器）や大電流発生装置の一種です。特に11kVといった高電圧出力や大電流が必要な設備試験に使用されます。

このように、出力の種類と測定範囲を見ることで、その装置が何のために設計されているかを整理できます。

現場でこの知識が果たす役割

第一種電気工事士が扱う高圧受電設備では、万が一の事故時に確実に保護継電器が働かなければ、波及事故（隣接する他の設備まで停電させること）を引き起こす恐れがあります。そのため、竣工検査や年次点検において、これらの継電器試験装置を正しく選定し、試験を行う能力は非常に重要です。

試験装置を単に暗記するのではなく、「何をテストしたいのか」という目的と「そのために必要な電気的条件（電圧・電流・位相）」を紐づけて理解することで、現場でのトラブルシューティングや試験準備においても応用が利くようになります。
