令和7年度 上期 第一種 学科試験 (出題例) 問23 解説 がいしの名称

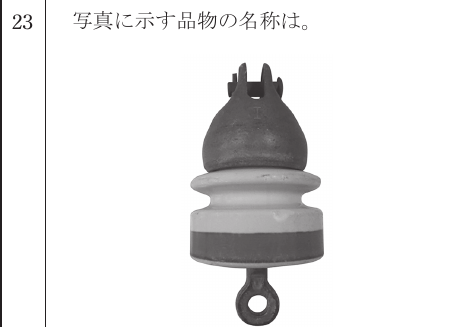

この問題は、写真に写っているがいしの「構造的特徴」に着目して識別します。上下に連結用の金具（クレビスやアイなど）が付いており、電線を吊り下げたり、引留めたりするために連結して使う形状であれば、懸垂がいしの一種である「高圧耐張がいし」と判断します。

がいしの形状と用途の識別ポイント

試験で出題されるがいしは、主にその形状から用途が推測できるようになっています。

・高圧ピンがいし：電柱の腕金の上に固定し、その上に電線を乗せて支持するものです。上部が頭のような形状をしており、電線を溝にはめ込みます。 ・長幹がいし：横長で筒のような形状をしており、主に耐張がいしとして使われますが、写真のような連結用金具が上下についた円盤状のものとは明らかに見た目が異なります。 ・高圧耐張がいし（懸垂がいし）：今回のように、上下に連結金具があり、直列にいくつも繋げられるようになっています。電線を水平方向に強く引っ張る（耐張する）箇所や、電線を吊り下げる箇所で使われます。 ・高圧中実がいし：内部が中空ではなく詰まっている頑丈ながいしで、ピンがいしと同様の役割で使われることが多いですが、形状はピンがいしに準じます。

現場で求められる識別能力

この問題が問うているのは、単なる名称の暗記ではなく、配電線路における「電気的な絶縁」と「機械的な支持」の役割を理解しているかという点です。

高圧配電線において、直線部分を支持するのと、角地や終端で電線を引っ張るのとでは、がいしに求められる機械的強度が異なります。耐張がいしは電線の張力を直接受けるため、連結して強度を確保しつつ、必要な絶縁距離を稼ぐ構造になっています。現場で電柱を見上げた際、どのがいしがどのような力に耐えているのかを判断できれば、作業の安全確保や適切な部材選定に直結します。

試験対策上の立ち位置

第一種電気工事士試験では、写真問題は確実に得点すべき項目です。特に高圧配電設備の構成品は、文章問題だけでなくこうした写真判定問題としても出題されやすい傾向にあります。がいしの種類を覚える際は、単に名前を暗記するだけでなく、「これは電柱の上に乗っているか」「これは電線を引っ張っているか」という機能的なイメージと結びつけることが重要です。
