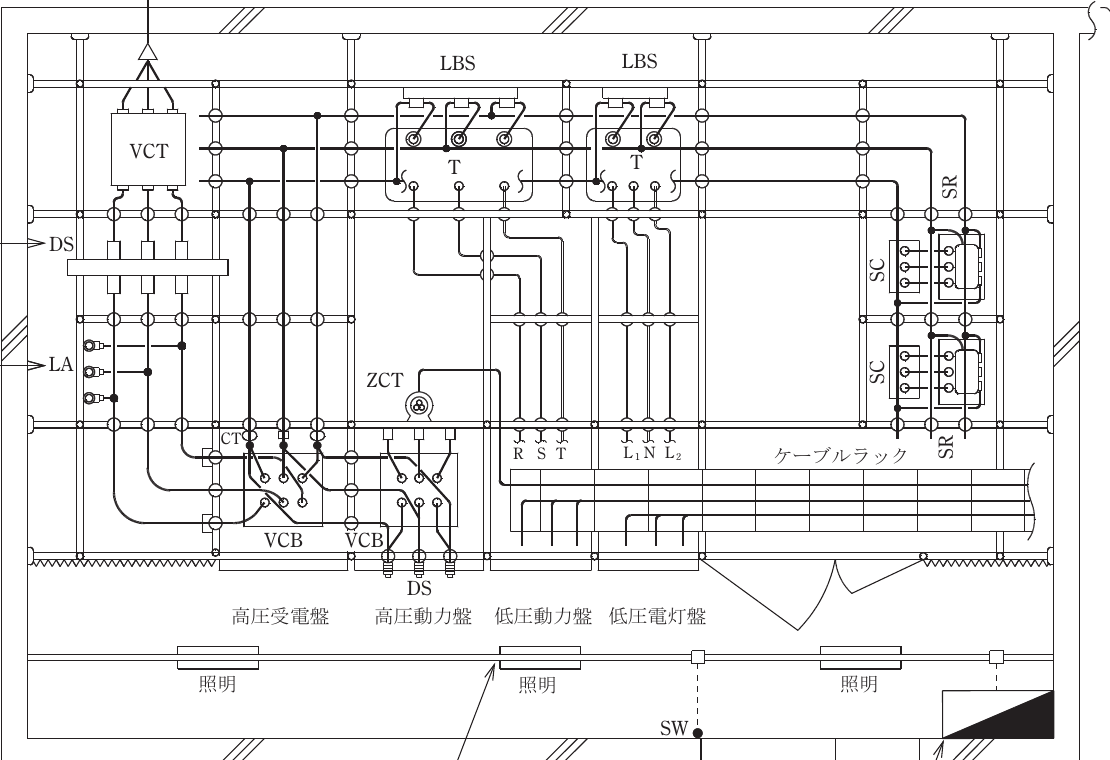

令和7年度 上期 第一種 学科試験 (出題例) 問34 解説 受電設備図の機器名称

配線用遮断器の選定において、その遮断器を設置する回路で発生しうる最大短絡電流よりも大きな遮断容量を持つものを選ばなければならないという規定を理解しているかを問う問題です。選択肢ハは「遮断能力を有しない」としているため、明らかに誤りとなります。

配線用遮断器の遮断容量に関する規定

電気設備技術基準において、配線用遮断器には短絡保護の役割が求められます。回路で短絡事故が発生した際、遮断器は瞬時に回路を切り離す必要がありますが、このとき遮断器自体の遮断容量が不足していると、遮断の瞬間にアークが消えず、遮断器自体が破損・爆発する恐れがあります。

したがって、配線用遮断器は、その箇所を通過する想定短絡電流以上の遮断能力（定格遮断容量）を持つものを選定することが原則です。

不適切な記述を見抜く思考プロセス

選択肢を吟味する際は、技術基準や法令の「安全側」の原則に基づきます。

イ. 操作性の確保は、緊急時の速やかな遮断のために必須です。 ロ. 金属製の外箱（分電盤）には、漏電時の感電防止のために接地を施す必要があります。D種接地工事は一般的です。 ハ. この選択肢は「遮断能力がなくてよい」と述べており、安全上の基本原則に反します。短絡事故は非常に大きなエネルギーを伴うため、遮断器には必ず十分な遮断能力が求められます。 ニ. 単相3線式回路などにおいて中性線が断線すると、電圧の不平衡により負荷側に過電圧がかかり機器が損傷する恐れがあります。これを防ぐための「中性線欠相保護機能」は、分電盤の主幹保護において極めて重要です。

実務における遮断容量の重要性

現場で分電盤を選定・交換する際、単に回路の定格電流（アンペア数）だけを見て選ぶのは危険です。受電点に近い分電盤（主幹ブレーカー）ほど、故障時に流れる短絡電流の想定値は大きくなります。

設計時には、電力会社からの受電容量や変圧器のインピーダンスなどを基に、想定短絡電流を算出し、それに対応できる遮断容量を備えた製品を選定します。この知識は、住宅の電気工事だけでなく、ビルや工場といった大規模施設の設計・施工において、火災や機器損壊を防ぐための最も基礎的かつ重要な知識となります。
