令和7年度 上期 第一種 学科試験 (出題例) 問41 解説 設置機器の判別

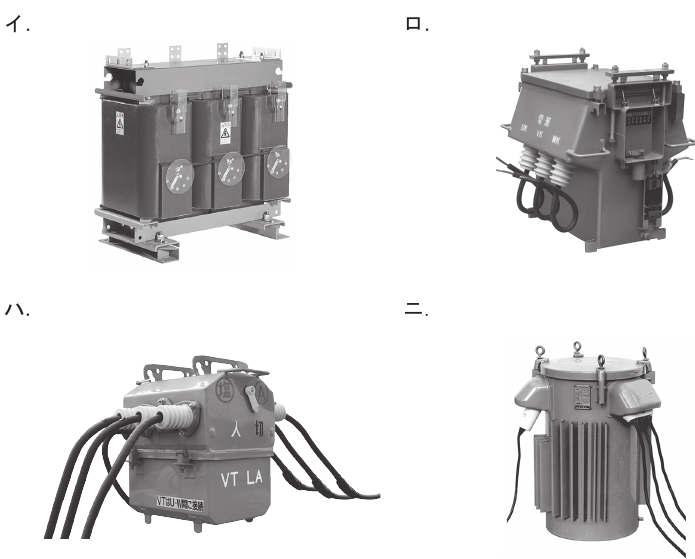

この問題は、写真に写っている機器が何であるかという外観識別能力を問うものです。正解であるハの機器には、本体に「VT LA」という刻印があり、かつ「入切」の切り替えレバーが見えます。これが「VTと避雷器（LA）を内蔵した計器用変成器（EVT等）」であることを特定できれば、正解に辿り着けます。

計器用変成器の役割と外観の特徴

計器用変成器（VT/CT）は、高圧回路の電圧や電流を、計測器や保護継電器が扱える低圧・小電流の信号に変換する重要な機器です。

• イ：三相変圧器。積層鉄心やコイルがむき出しになっており、配電盤内などに設置される乾式変圧器です。
• ロ：計器用変成器（CTなど）。端子台や接続部が筐体上部に集約されており、電気的な測定のための信号を取り出す構造をしています。
• ハ：VT付避雷器（あるいはVT・LA一体型）。写真を見ると「VT」「LA」という文字が確認できます。これは電圧を変成するVTの機能に加え、雷サージから機器を保護する避雷器の機能を一つの筐体にまとめたもので、省スペース化のためにキュービクル内でよく使用されます。
• ニ：柱上変圧器（トランス）。外側に冷却用のフィン（ひれ）がついており、屋外の電柱で見かける形状です。

識別における着眼点

実務や試験での識別において最も重要なのは、筐体に記載されている「文字情報」を読み取ることです。今回のハの選択肢には明確に「VT」「LA」と書かれています。

もし文字が見えにくい場合でも、以下のプロセスで絞り込みます。

1. 形状の分類：円筒形であれば柱上変圧器、箱型であれば盤内機器と推測する。
2. 構成要素の確認：レバーがある場合は開閉器や保護装置の機能が含まれている可能性を考える。
3. 用途の特定：高圧受電設備において、その機器が「計測用」なのか「電力変換用」なのか「保護用」なのかを、設置場所や端子の数から推測する。

実務現場における意味合い

この問題は、単に名前を覚えるだけでなく、現場でキュービクルを開けた際に、目の前の機器が何のためのものかを即座に判断できる能力を養う意図があります。VTやLAといった重要な保護・計測機器は、定期点検や更新工事の際に最も頻繁に触れる機器の一つです。それぞれの外観と機能が結びついていないと、誤った箇所を操作して停電事故や感電事故を引き起こすリスクがあるため、第一種電気工事士には必須の知識となります。
