令和8年度上期 学科試験 問42 解説 CVTケーブル構造

CVTケーブルが「架橋ポリエチレン絶縁ビニルシース電力ケーブル」の単心3本よりであることを理解し、高圧ケーブル特有の構成（半導電層と遮蔽層の存在）を判別することで正解を導き出します。

CVTケーブルの構造を読み解く

CVTケーブルの名称を分解すると、その構造が明確になります。 Cは架橋ポリエチレン（Cross-linked polyethylene）、Vはビニルシース（Vinyl sheath）、Tはトリプレックス形（Triplex type：単心ケーブル3条をより合わせたもの）を指します。

高圧用ケーブルにおいて特に重要なのが「半導電層」と「銅シールド（遮蔽層）」です。高圧の電界ストレスは絶縁体の内部に不均一な電界を発生させ、部分放電や絶縁破壊を引き起こす原因となります。これを防ぐために、導体の外周に「内部半導電層」、絶縁体の外周に「外部半導電層」を配置し、さらにその外側に「銅シールド」を巻くことで電界を均一化させています。

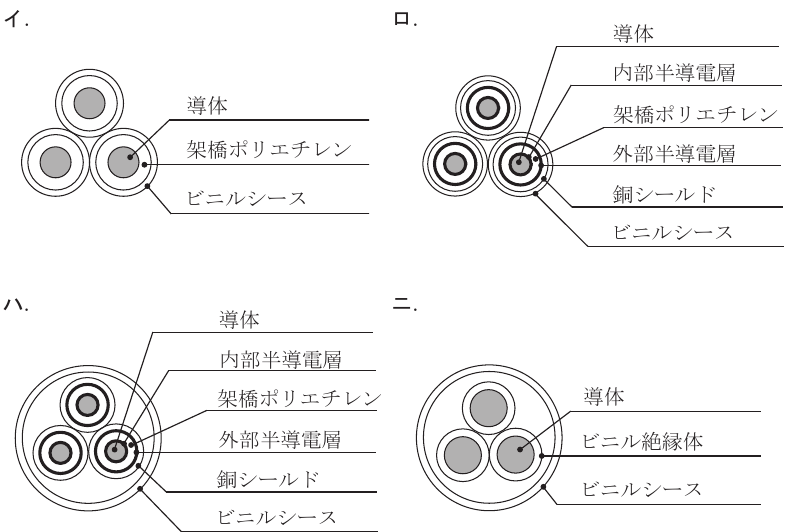

選択肢を見ると、内部に半導電層や銅シールドが明記されているのは「ロ」と「ハ」です。そのうち、単心3本よりの形状をしているのが「ロ」であるため、これが適切なCVTケーブルの構造となります。

高圧ケーブル選定の思考回路

試験においてこの問題を解く際は、以下のステップを踏みます。

1. 電圧階級の確認: 問題文が6600V（高圧）回路であることを確認します。高圧ケーブルには必ず電界緩和のための層が必要であると判断します。
2. 構造の特定: 高圧用のCVTであれば、導体－内部半導電層－架橋ポリエチレン絶縁体－外部半導電層－銅シールド－ビニルシースの順で構成されている図を探します。
3. 形状の確認: T（トリプレックス）は単心をより合わせた形であるため、外装シースで一つにまとまった構造（ハのような形）ではなく、個別のケーブルがより合わさった形状であることを見抜きます。

現場で求められる知識の背景

この知識は、受変電設備の設計や保守管理において、ケーブルの性能を正しく理解し、選定ミスを防ぐための基礎となります。特に高圧受電設備では、ケーブルの端末処理を行う際に、銅シールドの接地や半導電層の剥ぎ取りなど、ケーブルの層構造を正しく理解していないと重大な事故に直結します。

試験問題としては「名称と断面構造の一致」を問う単純な形式ですが、実務ではケーブルが持つ「電界制御」という重要な役割を意識することが、施工品質の維持につながります。
