令和5年度 下期 学科試験（午前） 問43 解説

⑬のボックス内における接続を解くには、まず対象となる器具やケーブルから複線図の一部を頭の中で描き、接続点ごとの電線本数を集計します。

今回の場合、⑬のボックスには以下の電線が貫通・接続されています。

1. 電源側からのVVF2心（白・黒）
2. スイッチ（カ）へのVVF2心（白・黒）
3. 照明器具（カ）へのVVF2心（白・黒）
4. 便所（便）照明へのVVF2心（白・黒）

これらを結線すると以下のようになります。

flowchart TD
  A[⑬ボックスに出入りする電線を列挙] --> B[接続点ごとに本数を集計]
  B --> C[4本接続 1箇所]
  B --> D[3本接続 1箇所]
  B --> E[2本接続 2箇所]
  C --> F[4本用 1個]
  D --> G[3本用 1個]
  E --> H[2本用 2個]

・電源の白、スイッチ（カ）の白、照明器具（カ）の白、便所照明の白を接続（計4本） ・電源の黒、スイッチ（カ）の黒を接続（計2本） ・スイッチ（カ）の黒から照明器具（カ）の黒へ接続（この接続は上記と合流して計3本とするか、結線方法により変動しますが、標準的な複線図では電源とスイッチ、照明の組み合わせで処理します）

今回の回路構成で接続点を確認すると、以下の構成が導かれます。 ・4本接続：1箇所（電源・スイッチ・照明器具2種の白線） ・3本接続：1箇所（スイッチ・照明器具・電源の黒線回り） ・2本接続：1箇所（残りの配線）

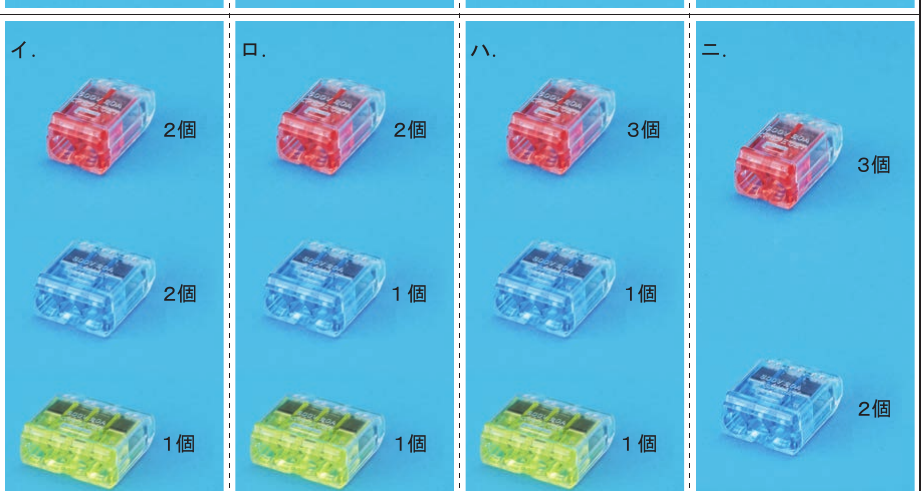

この本数に合わせ、差込形コネクタを割り当てます。 ・4本用（黄色）：1個 ・3本用（青色）：1個 ・2本用（赤色）：2個

これに合致する選択肢がイとなります。

差込形コネクタの選定では、複線図を正確に描くことが最も重要です。特に電源からの接地側電線（白）は、そのボックス内を通るすべての照明器具の接地側と接続されるため、本数が多くなりやすく、4本用コネクタが必要になるケースが頻出します。逆に、スイッチの黒線と器具の黒線をつなぐ箇所は、通常2本または3本となります。

この種の問題では、単に電線の本数を数えるだけでなく、スイッチの回路記号（今回であればカ）がどの器具と対応しているかを確実に読み取ることがポイントです。図面全体の中で特定のボックスに注目し、そこに出入りする電線の色と役割を分類する練習を繰り返すことで、試験本番でも迷わず個数を割り出せるようになります。
