令和6年度 上期 学科試験 問17 解説

この問題は、写真の器具が持つ特徴（防水ゴムの構造と、あらかじめ電線が接続されている形態）を視覚的に結びつけて判断します。

見分け方のポイント

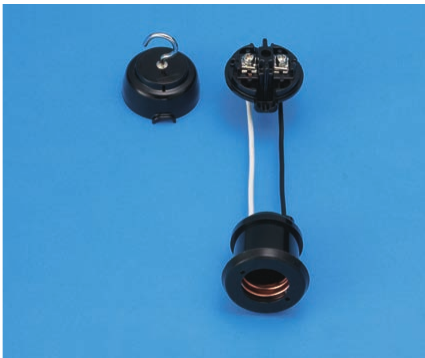

写真の器具には、以下の特徴があります。

1. ソケットの周囲がゴムや樹脂で覆われており、水気の侵入を防ぐ構造になっている（防水性）
2. 電球を取り付けるソケット部分から、すでに2本の電線（リード線）が引き出されている

選択肢にある「キーソケット」はスイッチ付きのものを指し、「プルソケット」は紐を引いて点滅させるものを指します。また「ランプレセプタクル」は台座に直接ねじ止めするタイプですので、写真のような「電線付きで吊り下げや屋外利用を想定した形状」であれば「線付防水ソケット」と即答できるようにしましょう。

器具の名称と用途の整理

電気工事士試験では、このような器具の写真問題が頻出します。名称だけでなく、どのような場所で使われるかをセットで覚えると記憶が定着しやすくなります。

• 線付防水ソケット：屋外や湿気のある場所で、仮設照明などに使用されます。電線との接続部がゴムで保護されているのが特徴です。
• キーソケット：ソケットの横にスイッチ（キー）が付いており、単体で点滅ができるものです。
• プルソケット：天井から吊り下げ、紐を引くことで操作するタイプです。
• ランプレセプタクル：壁や天井に直接取り付けるソケットの基本形で、技能試験でも頻出の器具です。

試験対策のコツ

写真問題は「見たままを覚える」のが最も効率的です。もし混乱する場合は、それぞれの器具に「何ができるか」を付け加えてみてください。

「キー＝スイッチがある」「プル＝引っ張る」「防水＝水に強い」「レセプタクル＝土台に固定する」といったキーワードを写真と紐付けるだけで、ひっかけ問題にも動じなくなります。特に防水タイプは、ゴム製の黒い質感が写真でも独特ですので、その色と形状を強く意識しておきましょう。
