平成30年度 春期 ITパスポート試験 公開問題 問5 解説 DFDの記述例

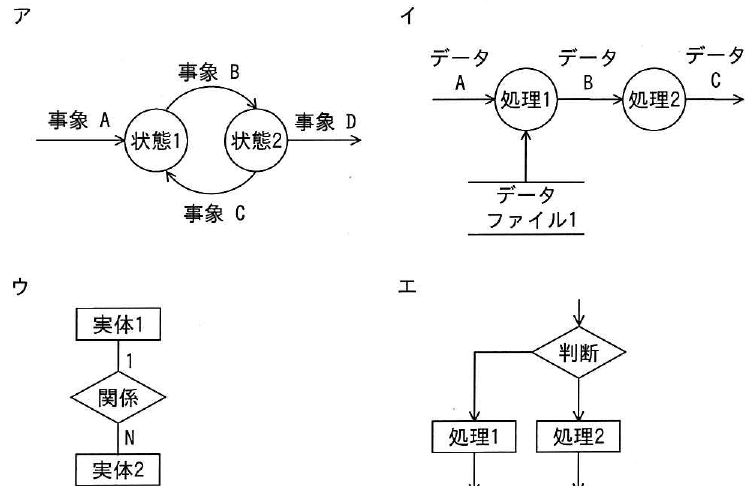

DFD（データフロー図）の正解を見つけるには、その構成要素である「プロセス（円）」「データフロー（矢印）」「データストア（二重線や線）」「外部（四角）」が描かれている図を探します。選択肢イは、データが「処理」という円を通り、データファイルという保管場所（二重線）とやり取りされているため、DFDとして正しい形式です。

DFDを構成する4つの要素

DFD（Data Flow Diagram）は、業務やシステムのデータの流れを可視化するための図です。試験では以下の記号の役割をセットで覚えるのが鉄則です。

1. プロセス（円または角丸四角形）：データの加工や変換を行う機能。
2. データフロー（矢印）：データの流れる経路と方向。
3. データストア（二重線や箱）：データの蓄積場所（データベースやファイル）。
4. 外部（四角形）：データの供給元や出力先（人や外部システム）。

他の選択肢は何を表しているのか

ITパスポートの試験では、図の記法を見分ける問題が頻出します。選択肢イ以外が何であるかを理解すると、誤答を避ける力がつきます。

・選択肢ア：状態遷移図 ある事象が発生したときに、システムの状態がどのように変化するか（例：ログイン中からログアウト済みへ）を表す図です。円の中に状態が書かれているのが特徴です。

・選択肢ウ：ER図（実体関連図） データベースの設計に使われる図です。データ（実体）同士がどのような関係（1対多など）を持っているかを示します。四角とひし形が組み合わされているのが特徴です。

・選択肢エ：フローチャート プログラムの処理手順を上から下へ、あるいは条件分岐を交えて記述する図です。ひし形の「判断」記号と処理手順を示す四角形が特徴です。

システム開発の初期工程において、ユーザーに業務の流れを説明したり、システム内部でどのデータがどこへ流れるかを整理したりする場面で、DFDは非常に重要な役割を果たします。特に「データがどのように加工され、どこに保存されるか」という視点で業務フローを整理する際に活用してください。
