平成25年度第三種電気主任技術者試験　電力科目 問60 解説 問6 問6

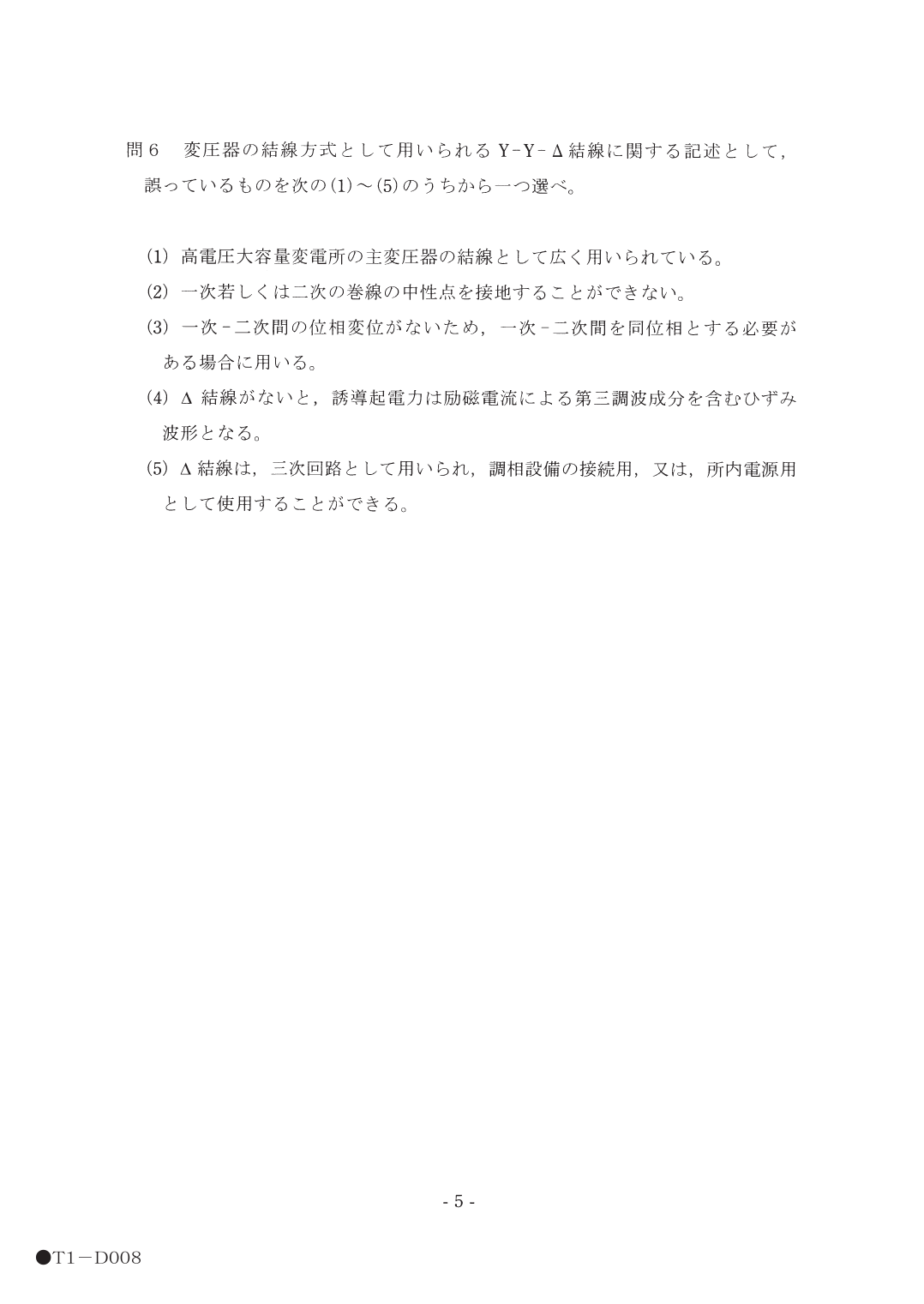

問6 変圧器の結線方式として用いられるY-Y-Δ結線に関する記述として、誤っているものを次の(1)～(5)のうちから一つ選べ。

1. 高電圧大容量変電所の主変圧器の結線として広く用いられている。
2. 一次若しくは二次の巻線の中性点を接地することができない。 ✓ 正答
3. 一次-二次間の位相変位がないため、一次-二次間を同位相とする必要がある場合に用いる。
4. Δ結線がないと、誘導起電力は励磁電流による第三調波成分を含むひずみ波形となる。
5. Δ結線は、三次回路として用いられ、調相設備の接続用、又は、所内電源用として使用することができる。
