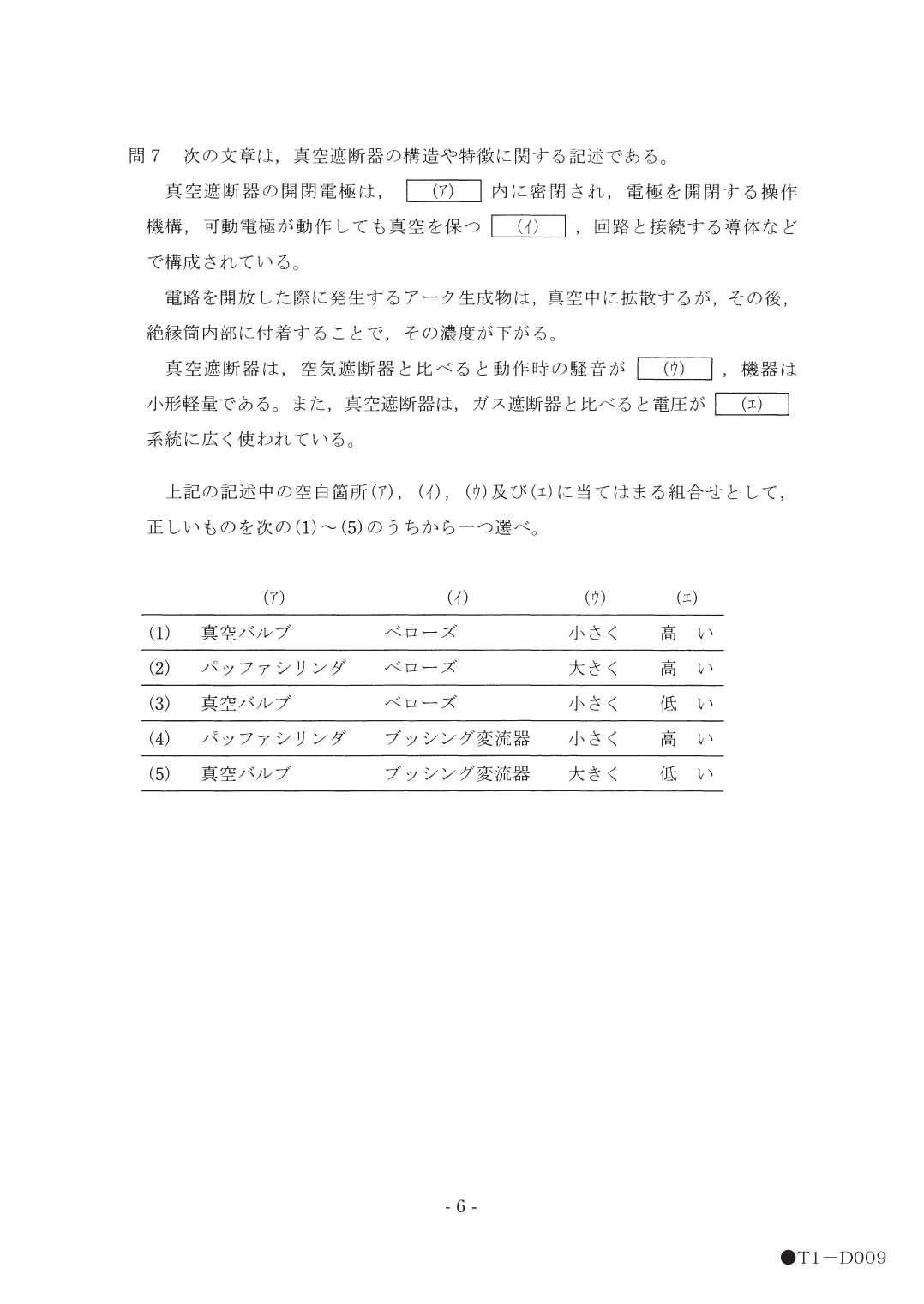

問7 次の文章は，真空遮断器の構造や特徴に関する記述である。真空遮断器の開閉電極は，(ア)内に密閉され，電極を開閉する操作機構，可動電極が動作しても真空を保つ(イ)，回路と接続する導体などで構成されている。電路を開放した際に発生するアーク生成物は，真空中に拡散するが，その後，絶縁筒内部に付着することで，その濃度が下がる。真空遮断器は，空気遮断器と比べると動作時の騒音が(ウ)，機器は小形軽量である。また，真空遮断器は，ガス遮断器と比べると電圧が(エ)系統に広く使われている。上記の記述中の空白箇所(ア)，(イ)，(ウ)及び(エ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。

1. (1) 真空バルブ ベローズ 小さく 高い
2. (2) パッファシリンダ ベローズ 大きく 高い
3. (3) 真空バルブ ベローズ 小さく 低い ✓ 正答
4. (4) パッファシリンダ ブッシング変流器 小さく 高い
5. (5) 真空バルブ ブッシング変流器 大きく 低い
