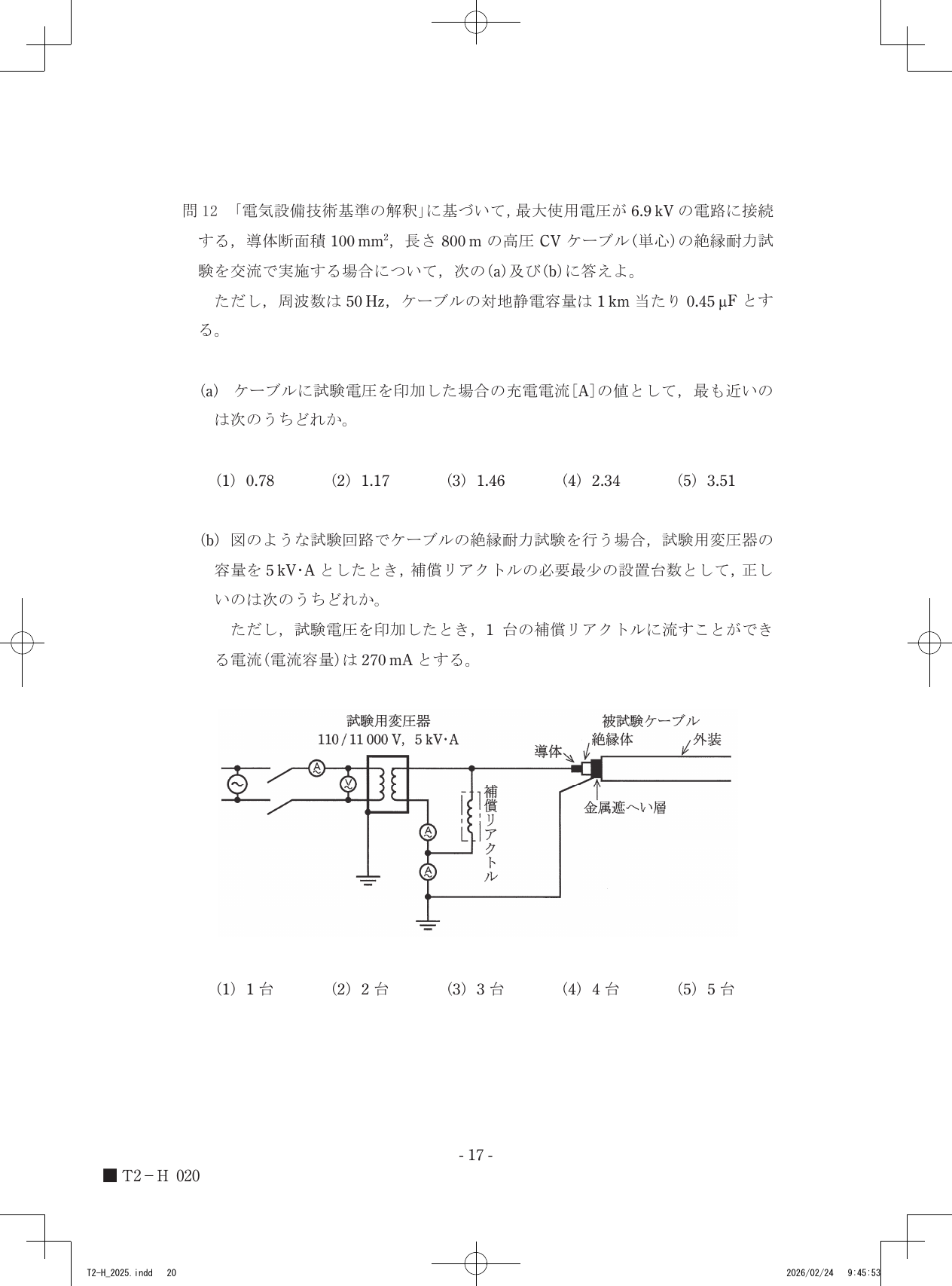

令和7年度第三種電気主任技術者下期試験　法規科目 問121 解説 問12(a) 問12

ケーブルの充電電流は、試験電圧を最大使用電圧の1.5倍に設定し、求めた全静電容量に対してオームの法則および容量性リアクタンスの式を適用することで、1.17 Aと算出されます。

絶縁耐力試験と充電電流の仕組み

高圧ケーブルの絶縁耐力試験では、ケーブルの導体と金属遮へい層（接地）との間に電圧を印加します。このとき、ケーブルの導体と金属遮へい層の間には絶縁体が配置されているため、電気的にはコンデンサとして振る舞います。

交流電圧を印加すると、このコンデンサ成分である「対地静電容量」に交流電流が絶えず充放電されます。これが「充電電流」です。充電電流 $I$ [A] は、角周波数 $\omega$ [rad/s]、静電容量 $C$ [F]、印加電圧 $V$ [V] を用いて以下の式で表されます。

$I = \omega C V = 2 \pi f C V$

この式は、コンデンサに交流電圧をかけた際に流れる電流の大きさが、周波数と容量に比例することを示しています。

充電電流の算出手順

1. 試験電圧を決定する 「電気設備技術基準の解釈」に基づき、最大使用電圧 $6.9$ kVの電路に対する絶縁耐力試験の電圧は、その1.5倍となります。 $V = 6.9 \text{ kV} \times 1.5 = 10.35 \text{ kV} = 10350 \text{ V}$

2. ケーブルの全静電容量を算出する ケーブルの静電容量は長さに比例します。1 kmあたりの静電容量が $0.45$ $\mu$F であり、長さが $800$ m ($0.8$ km) であるため、全体の静電容量 $C$ は以下の通りです。 $C = 0.45 \text{ } \mu\text{F/km} \times 0.8 \text{ km} = 0.36 \text{ } \mu\text{F} = 0.36 \times 10^{-6} \text{ F}$

3. 充電電流を算出する 周波数 $f = 50$ Hz を用いて、充電電流 $I$ を計算します。 $I = 2 \times \pi \times 50 \times (0.36 \times 10^{-6}) \times 10350$ $I \approx 314.16 \times 0.36 \times 10^{-6} \times 10350$ $I \approx 1.171 \text{ A}$

算出された約 $1.17$ A が、この試験においてケーブルに流れる充電電流となります。

試験回路における印加電圧 $10.35$ kV と、ケーブルの静電容量 $0.36$ $\mu$F という二つの要素を重ねてみると、絶縁体を通じて流れる電流の通り道が見えてきます。
