平成26年度 上期 学科試験 問10 解説 浮動充電方式の構成

浮動充電方式を見分けるには、電源、整流器、蓄電池、負荷の4つの要素がどうつながっているかに注目します。結論として、交流電源から整流器を通し、その出力側に蓄電池と負荷が「並列」に接続されている図を探せば正解となります。

浮動充電方式の仕組みと回路図の読み解き

浮動充電方式とは、整流器の出力側に蓄電池と負荷を並列に接続し、整流器が負荷への給電と蓄電池への微小な充電（トリクル充電）を同時に行う方式です。停電時には蓄電池から負荷へ自動的に電力が供給されるため、無瞬断で電源を維持できるという利点があります。

回路図において重要なのは、以下の関係性が満たされているかどうかです。

1. 交流電源の先に整流器がある。
2. 整流器の直流出力側に、蓄電池と負荷が互いに並列に接続されている。

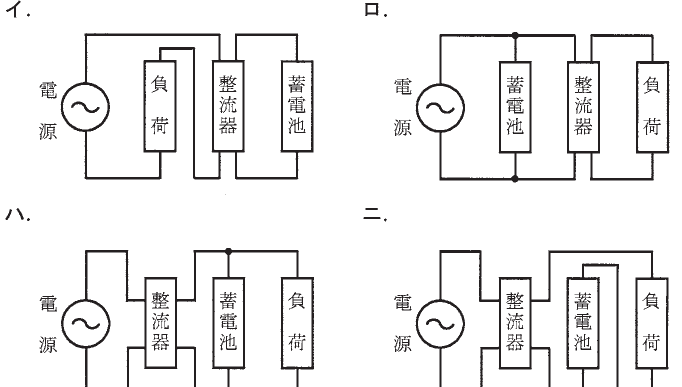

提示された選択肢のうち、ハの構成は、整流器の出力ラインに対して蓄電池と負荷が並列にぶら下がっている形状をしています。これが浮動充電の定義に合致します。一方、他の選択肢は直列に近い接続であったり、整流器が負荷に対して直接的な役割を果たさない構成になっていたりと、この方式の目的を果たせません。

接続構成を判別する思考プロセス

試験会場で図を見たとき、以下の手順でチェックを行うとスムーズです。

1. 交流電源を起点とする：交流電源から電力を受け取るのは整流器であるはずです。
2. 直流側の並列関係を確認する：整流器から出た直流ラインが二股に分かれ、一方が蓄電池、もう一方が負荷へ向かっているかを確認します。
3. 浮動のイメージを持つ：蓄電池が「負荷と整流器の間で常に浮いている（いつでもバックアップできる状態）」という並列接続のイメージを回路図と照らし合わせます。

この問題は、単なる暗記ではなく「どうすれば停電時に切れ目なく電力を供給できるか」というシステム設計の視点を問うています。

この知識が現場で役立つ場面

浮動充電方式は、非常用照明設備や通信機器、制御盤のバックアップ電源として極めて一般的です。第一種電気工事士として現場に出ると、これらの直流電源装置（蓄電池設備）の点検や更新に携わる機会があります。

例えば、蓄電池の交換作業を行う際、回路構成を理解していないと誤った手順で遮断してしまい、停電時に負荷が停止するという事故を招きかねません。この図を正しく読み解く能力は、保守運用において「今どこが並列に繋がっているのか」を瞬時に判断し、安全に作業を進めるための基礎的な教養となります。
