令和3年度 上期 筆記試験 問46 解説 高圧機器の識別

この問題の正解は、写真ロに示されている「高圧交流負荷開閉器（LBS）」です。

試験では写真問題が必ず出題されますが、これらは計算や理論のように頭の中で組み立てるものではなく、視覚的な暗記がそのまま得点に直結します。機器の外観を見て、名前と機能が即座に結びつくように整理しておくことが、合格への最短ルートです。

機器の形状を識別するためのポイント

試験に出題される高圧受電設備の機器には、それぞれの形状に明確な特徴があります。

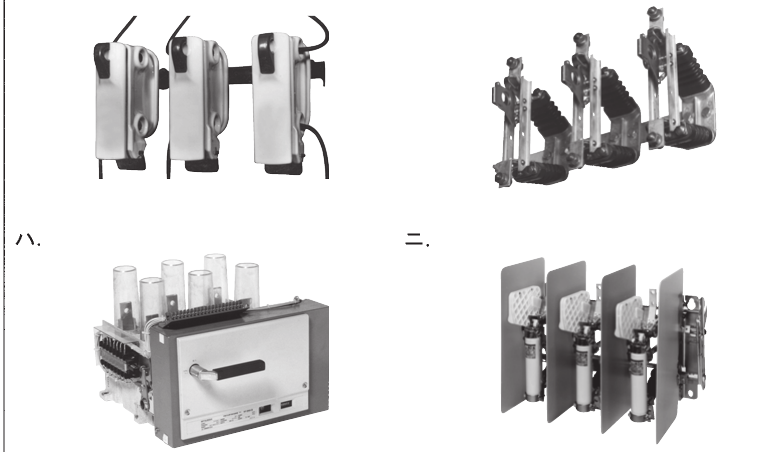

• イ：高圧カットアウト（PC） ヒューズ筒を斜めに差し込む構造をしており、過電流保護の役割を持ちます。
• ロ：高圧交流負荷開閉器（LBS） 写真のように、三相分が並んだブレード（刃）を持ち、負荷電流の開閉を行います。限流ヒューズと組み合わせて保護機能を持たせることも多いです。
• ハ：真空遮断器（VCB） 箱型の操作機構と真空バルブが特徴的です。過電流だけでなく短絡電流のような大きな故障電流を遮断する能力があります。
• ニ：限流ヒューズ付きの機器 縦型の円筒状ヒューズが並んでいるのが視覚的な特徴です。

なぜ写真識別が重要なのか

第一種電気工事士試験において、この種の知識が問われる意図は「現場で機器を見たときに、それが何を目的として設置されているか理解するため」です。

図面や単線結線図上の記号と、実物の姿形が頭の中で一致していないと、いざ現場に出た際にトラブルの元となります。例えば、LBSは負荷電流は切れますが故障電流を遮断する能力は低いため、必ずヒューズとセットで考えなければなりません。一方でVCBは単体で強力な遮断能力を持っています。このように、それぞれの機器が持つ「遮断能力の限界」を理解するためには、まずはその姿形を正しく認識することが第一歩となります。

実務とのつながり

学習の際は、教科書に載っている図記号と、写真、そして「どんな電流を遮断できるか」という性能をセットでノートにまとめましょう。試験では単に「名前を当てる」問題だけでなく、「この回路のこの箇所にはどの機器が適当か」を問う問題も出題されます。外観の特徴（ブレードの有無、操作機構の大きさなど）を把握しておくことは、機器の役割を理解する非常に有効な手がかりになります。
