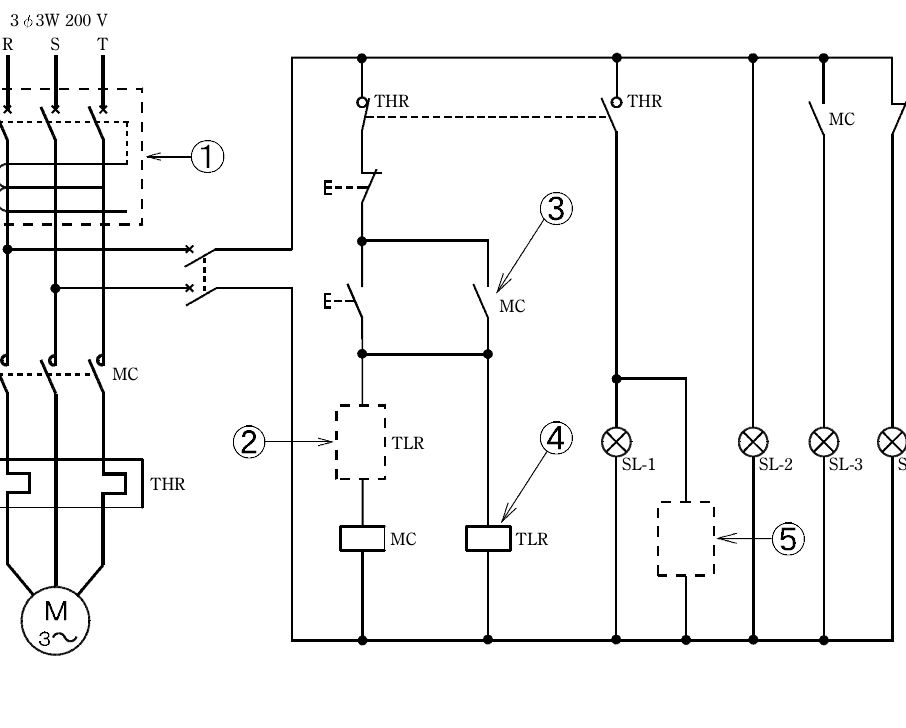

令和4年度 第一種 筆記試験 午後 問41 解説 配線図の機器識別

配線図記号の判別は、第一種電気工事士試験において配点が高く、かつ確実に得点すべき項目です。この問題は、図記号の形状（過負荷保護の有無や漏電検知の有無）を暗記しているかどうかを直接問うています。

漏電遮断器を見分けるポイント

配線図記号において、遮断器類は四角形を基本として表現されます。判断の鍵となるのは「漏電」を表す記号と「過負荷保護」を表す形状の組み合わせです。

漏電遮断器の図記号には、一般的に「感度電流を検知するための変流器（ZCT）」を意味する小さな円や、回路を遮断するためのスイッチング機能が統合された図形が描かれます。今回の問題で重要なのは、以下の2点を同時に満たしているかどうかです。

1. 漏電遮断器であること（漏電を検知して遮断する機能）
2. 過負荷保護付であること（サーマル動作などにより、定格を超える電流を検知して遮断する機能）

選択肢の配線用遮断器（MCCB）は過負荷保護のみ、電磁接触器（MC）は接点の開閉のみ、電磁開閉器（MS）はMCと過負荷保護（サーマルリレー）の組み合わせという違いがあります。これらと混同しないよう、記号内の付加要素（引外しコイルの形状や文字記号）を照らし合わせるのが正攻法です。

図記号から読み解く回路の目的

なぜこの場所に漏電遮断器（過負荷保護付）が必要なのか、その設計上の意図を考えると記憶に残りやすくなります。

主幹回路に設置される遮断器は、その先の分岐回路を含めた全回路の安全を守る最後の砦です。特に三相3線式回路では、モーターなどの動力機器を扱うことが多く、万が一の地絡事故発生時には速やかに回路を切り離す必要があります。

また、過負荷保護機能が不可欠な理由は、接続された機器や電線が許容電流を超えて加熱し、火災に至るリスクを防ぐためです。「漏電保護」で人命を守り、「過負荷保護」で設備と火災から守るという二重の安全機能が、この図記号に集約されているのです。

実務で活用される安全設計

この知識は、単なる試験勉強にとどまらず、実際の施工図を作成したり、現地で点検・改修を行ったりする際に不可欠です。

例えば、動力制御盤を開いた際、主幹に設置されているのが「配線用遮断器」なのか「漏電遮断器」なのかを瞬時に判別できることは、現場の安全確認において必須スキルです。もし漏電遮断器が付いていない回路に対して、感電リスクのある作業を行う場合には、別途漏電遮断器を設けるか、絶縁状態を厳密に管理するなどの判断が必要になります。

試験では記号の形を覚えることになりますが、実務では「なぜここにこの機器があるのか（感電リスクか、火災リスクか）」を理解することで、より深い専門性につながります。図面を見た瞬間に、どの保護機能が働いている回路なのかをイメージする癖をつけておきましょう。
