令和4年度 第一種 筆記試験 午後 問42 解説 制御回路の接点記号

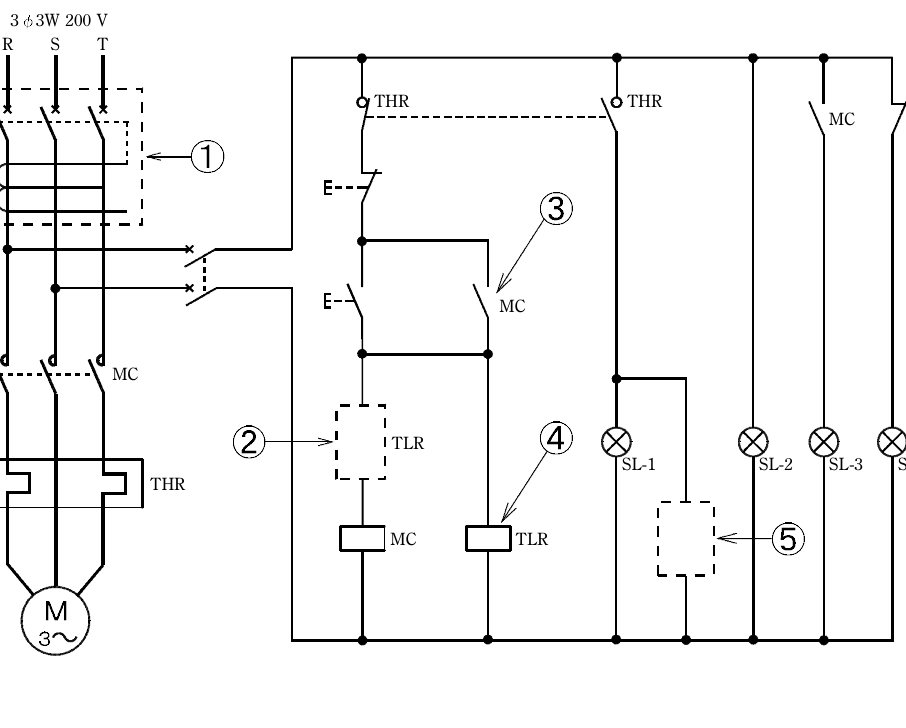

この問題は、タイマー（TLR）の「限時動作接点（オンディレー）」の図記号を特定する問題です。「傘のような記号がどちらを向いているか」と「接点がa接点（常開）かb接点（常閉）か」の2点を組み合わせることで正解を導き出せます。

接点記号を見分けるための着眼点

シーケンス図において、タイマーの限時接点は独特の記号で表されます。判断の手順は以下の通りです。

1. 限時動作の方向（傘の向き）： タイマーの限時接点には、傘のような弓形の記号がついています。この傘が「下向き（凸部分が下）」であればオンディレー（動作時に限時する）、「上向き（凸部分が上）」であればオフディレーを意味します。
2. 接点の開閉状態（a接点かb接点か）： 通常の接点と同様に、接点自体が離れていればa接点（常時開）、接触していればb接点（常時閉）です。

今回の設問は「オンディレー」の「a接点」を指しているため、傘が下向きで、かつ接点が離れている図形を選びます。選択肢ロがこの条件に適合します。

限時接点の形状と仕組み

タイマーの接点記号は、JIS規格に基づいた国際的なルールです。傘のような記号は、機械的な動きの「時限」をイメージさせます。

• オンディレー動作：タイマーのコイルに電圧が印加されてから、設定時間後に接点が動作します。a接点の場合は、時間が経過すると接点が閉じて回路がつながります。
• 傘の記号：傘の開いている方向が、接点の「動く方向」や「動作の基準」を示していると覚えると間違いにくくなります。下向きの傘は、下に動いて接点を閉じる（a接点の場合）という動作のイメージとリンクさせましょう。

シーケンス制御における学習の意義

この知識は、単なる暗記ではなく「制御回路の動きを可視化する」ために必須の能力です。実際の現場では、ベルトコンベアの停止遅延回路や、モーターのスターデルタ始動回路などで、タイマーがどのように信号を伝達するかを読み解かなければなりません。

試験においては、図記号を正確に判別できることは、回路のシーケンス（動作順序）を理解するための最低限の土台です。「どの記号がどの動きを指すのか」を即座に判断できるようになれば、難解なシーケンス図も論理パズルのように解けるようになります。限時接点のa接点・b接点、および瞬時接点との違いを、記号の形状だけで即答できるよう繰り返し訓練してください。
