令和5年度 学科試験 問22 解説 計器用変成器の識別

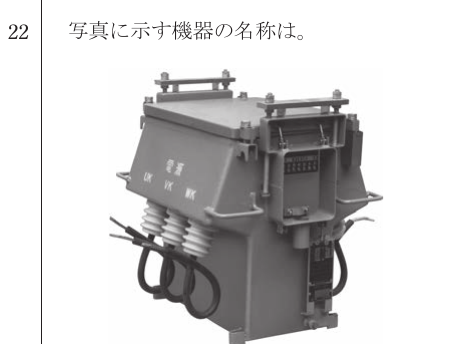

写真の機器が「電力需給用計器用変成器（MOF）」であると即答するためには、外観の特徴である「箱型の金属筐体」と「側面の電源側・負荷側への接続端子（ブッシング）」、そして「計器へ接続するための二次側端子箱」が一体となっている点を視覚的に記憶しておくことが重要です。

機器の構造と役割

電力需給用計器用変成器は、英語でMetering Out Fitと呼ぶことから、現場では略してMOF（モフ）と呼ばれます。この機器は、高圧受電設備において「電気料金を計算するための電力量計」へ信号を送るための非常に重要な役割を担っています。

高圧の電気（数千ボルトから数万ボルト）をそのまま電力量計に流すことはできないため、以下の二つの機能を一台の容器に収めています。

1. 計器用変圧器（VT）：高電圧を低い電圧（一般的に110V）に下げて計器に伝えます。
2. 計器用変流器（CT）：大電流を小さい電流（一般的に5A）に変換して計器に伝えます。

これらを別々に設置するのではなく、一つの容器に組み込むことで、省スペース化と設置工事の簡略化を実現しています。試験において他の選択肢である「高圧交流負荷開閉器」や「変圧器」と混同しないためには、MOF独特の「端子配置の対称性」や「重厚なケース」を意識して写真を見ることがポイントです。

試験対策上の思考プロセス

この種の問題は、論理的な計算ではなく「写真のイメージと名称の一致」を問う知識問題です。試験中に迷わないために、以下のステップで消去法を行うことも有効です。

まず、写真の機器には開閉するためのハンドルや消弧室（アークを消す仕組み）が見当たりません。これにより「高圧交流負荷開閉器」が除外されます。また、一般的な配電用変圧器のような冷却フィンや円筒形状の磁器ブッシングが主たる構成ではないことから、「三相変圧器」ではないと判断できます。さらに、直列リアクトルのような単純な巻線構造ではないことも見て取れます。

こうして消去法を行うと、必然的に「電力需給用計器用変成器」が残ります。この機器は高圧受電設備において必ずと言っていいほど目にすることになるため、実務に入る前の登竜門として、その外観を写真資料等でしっかりと見慣れておくことが合格への近道です。

実務における位置付け

この機器は、電力会社と需要家の間の「料金計算の根拠」となる非常に厳密な機器です。そのため、電力会社による封印（鉛のシール）が施されることもあります。第一種電気工事士として現場に出た際、検針員がこのMOFの二次側にある電力量計を見て料金を確定させるという仕組みを理解しておくことは、保安上の責任範囲を把握する上でも不可欠です。

この知識は、受変電設備の単線結線図を読み解く際や、現場での配置計画を立てる際、他の機器との配置関係を理解する基礎となります。
