令和5年度 学科試験 問23 解説 高圧機器の識別

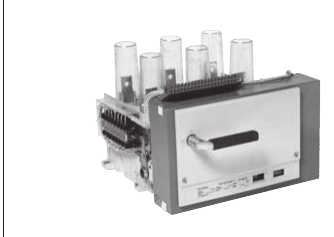

写真に示す機器は、円筒形の「真空バルブ」が3つ並んでいる特徴的な形状をしています。試験の画像問題では、この「3つの円筒（真空遮断器の心臓部）」が見えたら真空遮断器（VCB）と即断して構いません。

真空遮断器（VCB）とは何か

VCBは、Vacuum Circuit Breakerの略称です。その名の通り、内部を真空にした容器（真空バルブ）の中で電気回路を開閉する遮断器です。真空は絶縁性が非常に高く、接点が離れたときに発生するアーク（火花）を急速に消滅させる能力に優れています。そのため、小型でありながら大きな短絡電流を遮断することが可能です。

選択肢を見分けるための着眼点

試験では、似たような外観の開閉器や断路器との区別が求められます。以下の視点で整理しましょう。

・VCB（真空遮断器）：写真のように円筒状の真空バルブが3つ並んでいる。短絡電流などの大きな事故電流を遮断できる。 ・DS（断路器）：回路の切り替えや点検時の切り離しに使用する。負荷電流を遮断する能力はない。見た目は単純なナイフスイッチのような形状をしている。 ・LBS（負荷開閉器）：定格負荷電流は開閉できるが、大きな短絡事故電流を遮断する能力はない。消弧装置（アークを消す装置）を備えているため、DSよりも大がかりな箱型の外観をしている。 ・PAS（高圧交流負荷開閉器）：主に受電点の柱上などに設置される。過電流保護機能（遮断機能）を併せ持つものも多いが、写真は盤内設置用のVCB本体の形状である。

なぜこの機器を識別する必要があるのか

第一種電気工事士の現場では、自家用電気工作物の設計や保守管理が求められます。特に受変電設備において、どの機器が「事故電流を遮断できるのか（遮断器）」と「負荷電流のみを開閉できるのか（開閉器）」を正確に判断することは、保安上の最も重要なポイントです。

図面や実機を見たときに、その設備が短絡事故から機器を保護できる構成になっているかを把握するためには、このVCBの形状を正しく認識し、その役割を理解しておくことが不可欠です。試験のこの問題は、現場における「見るべき場所」を理解しているかを問う、実践的な知識を試す良問といえます。
