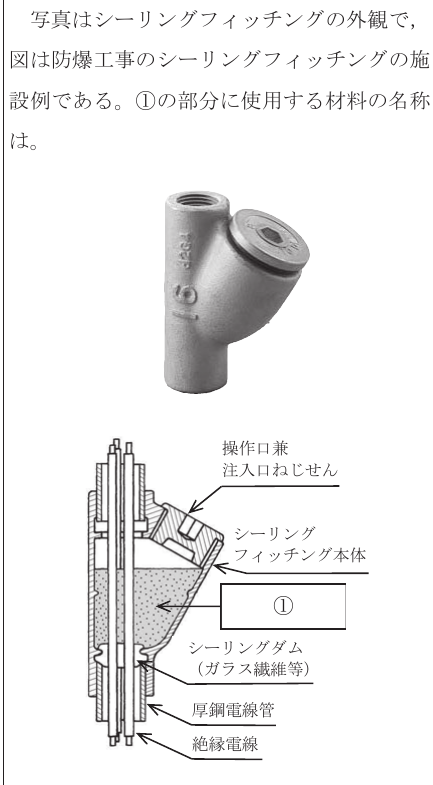

写真はシーリングフィッチングの外観で，図は防爆工事のシーリングフィッチングの施設例である。①の部分に使用する材料の名称は。

ハ. シーリングコンパウンド

令和5年度学科試験問25 解説防爆工事の材料

この問題は「防爆工事におけるシーリングフィッティングの構造」というキーワードを理解しているかどうかが判断基準となります。選択肢の中で、防爆構造を維持するための専用の充填材は「シーリングコンパウンド」のみです。

防爆工事とは、可燃性ガスや引火性の液体が存在する場所で、電気火花や高温による爆発を防ぐための工事です。火災や爆発が起きた場合でも、その被害を最小限に留める、あるいは火炎が他の場所へ伝播しないように隔離する工夫が施されています。

シーリングフィッティングは、電線管路を通じて火炎や爆発ガスが別の場所へ伝わらないようにするための「防爆の壁」を作る部材です。図のように、電線管の途中にこのフィッティングを設置し、内部を特別な材料で密閉します。この内部に流し込む材料こそがシーリングコンパウンドです。

選択肢にあるシリコンコーキングや耐火パテは、建築やDIYの防水・防火・隙間埋めには一般的ですが、防爆性能を保証するものではありません。

防爆性能の要件は、たとえ内部で爆発が起きても、圧力に耐え、かつ火炎の通り道を完全に遮断することです。シーリングコンパウンドは、硬化した後に熱や圧力に耐え、電線と管の隙間を確実に埋める性能を持つ、この用途専用の材料として定義されています。

第一種電気工事士の試験においてこの問題が出題される意図は、単なる材料の名前を暗記することではありません。危険物を取り扱う施設において、どのような部材がどのような役割を果たしているかを正しく理解し、適切な施工を行うための知識を問うています。

防爆工事は、わずかな施工不備が大規模な爆発事故に直結する非常に高度な技術領域です。「なんとなく隙間が埋まれば良い」という判断は許されず、法令や技術基準に基づいた専用材料の使用が必須となります。この問題を通じて、施工現場における「専用品を使うことの重要性」を再認識しておくことが大切です。
