令和6年度 下期 学科試験 問44 解説 高圧機器の識別

高圧受電設備において、写真から機器を特定する際は、その構造が「刃（ブレード）」を露出させているか、あるいは「箱（筐体）」に収められているかを確認します。断路器（DS）は、開放状態を目視で容易に確認できるよう、刃がむき出しになった構造をしているのが最大の特徴です。

断路器の外観と役割

断路器（DS: Disconnecting Switch）は、回路の点検や切り替え時に、無負荷状態の回路を切り離すために用いられる機器です。負荷電流を遮断する性能はないため、必ず遮断器（CB）等で電流を止めた後に操作する必要があります。

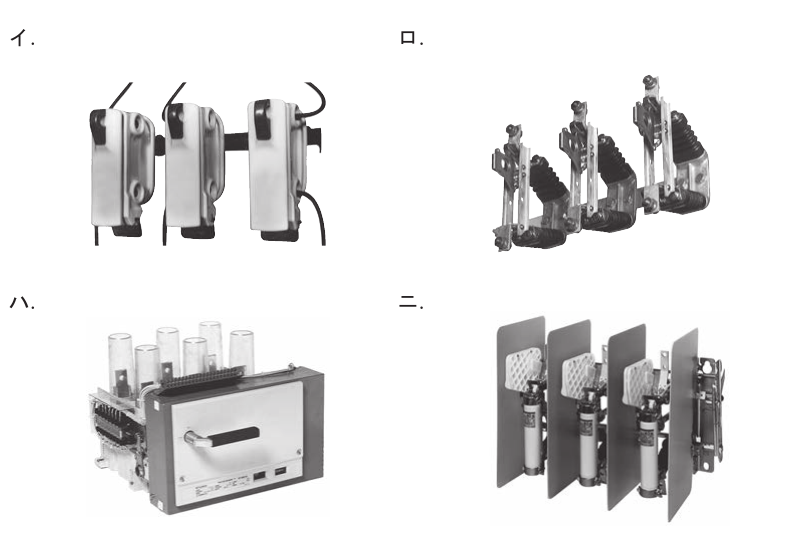

写真のロで見られるように、3本の絶縁支持物の上に、開閉用の刃と受台が配置されたむき出しの構造が一般的です。この構造であれば、停電確認時に「物理的に回路が分断されていること」を誰の目にも明らかにできるため、保守点検時の安全確保という目的に直結しています。

誤答となる選択肢の識別

試験では、断路器以外にも以下のような機器が登場します。これらを混同しないことが重要です。

イ. 高圧カットアウト（PC） ヒューズを内蔵しており、過電流が流れた際にヒューズリンクが溶断することで回路を遮断します。円筒形のヒューズ筒が特徴です。

ハ. 高圧交流負荷開閉器（LBS） 負荷電流を遮断できる能力を持っています。消弧装置（アークを消す仕組み）を内蔵するため、断路器よりも箱型で重厚な外観をしています。

ニ. 高圧限流ヒューズ付き高圧交流負荷開閉器 負荷開閉器にヒューズ機能が一体化したもので、短絡保護も兼ね備えた機器です。写真のようなヒューズ取付部と仕切り板がセットになった外観は、盤内での事故波及防止に適した形状です。

現場で求められる識別能力

高圧受電設備は、機器一つひとつが命に関わる役割を担っています。現場において、例えば「断路器を負荷電流が流れている状態で開いてしまう」という操作ミスは、アーク放電による爆発事故を招く非常に危険な行為です。

この問題の教育的意図は、単に名称を暗記すること以上に、その機器がどのような環境で、どのような手順で操作すべきかを外観から直感的に判断させる点にあります。「刃がむき出しである＝負荷遮断能力がない＝慎重な操作が必要」という回路構成上の文脈を理解しておくことが、実際の試験だけでなく、実務における安全意識の向上にもつながります。
