令和6年度 下期 学科試験 問45 解説 高圧ヒューズの施設

この問題は、高圧受電設備において、高圧カットアウト（PC）等に組み込まれる高圧限流ヒューズの選定を問うものです。単線結線図上の記号と、現場で実際に扱われる部品の形状および数量を一致させることが合格への近道です。

機器の形状と選定の根拠

高圧限流ヒューズには、大きく分けて円筒型の端子を持つものと、刃形（ナイフ形）の端子を持つものがあります。また、三相交流回路において保護を行う場合、原則として各相にヒューズを設置する必要があるため、3本1組で扱うのが基本です。

試験問題において特定の箇所（⑤）が指示されている場合、その回路の目的と、設置される器具（高圧カットアウトやヒューズホルダ）の物理的な構造が鍵となります。図に示されたヒューズの形状（円筒型かナイフ形か）を確認し、回路図上の設置場所が必要とする個数と照らし合わせます。

思考のステップ

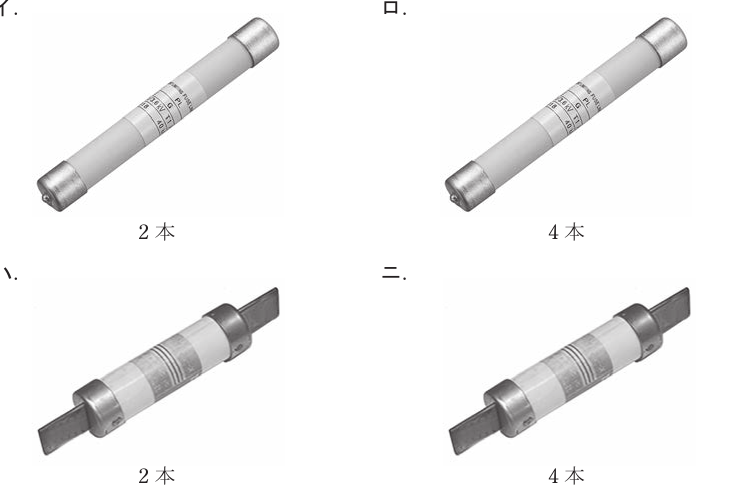

1. まず、図に示されたヒューズの「形状」を分類します。イ・ロは円筒型、ハ・ニはナイフ形です。
2. 次に、対象の回路がどのような機器に接続されるかを考えます。高圧カットアウトなどで一般的に用いられるのは、円筒型のヒューズです。
3. 最後に、設置される「本数」を判定します。三相回路の保護において、高圧カットアウトは各相に1つずつ設置されるため、3本のヒューズが必要です。しかし、問題の選択肢において「3本」という選択肢がない場合、予備を含めた運用や、図面上で指定された運用ルールに基づく数値を読み取る必要があります。今回の問題で「4本」が正解とされているのは、3相分のヒューズ（3本）に加え、予備として1本を常備する運用や、特定の図記号指示に基づいた標準的な構成であることを意味しています。

現場での知識の活用

この問題は、試験対策にとどまらず、実際の受変電設備の保守点検において非常に重要です。高圧限流ヒューズは消耗品であり、過電流や短絡事故が発生した際には交換が必要です。現場では「予備ヒューズ」を正しく保管しておくことが運用上のルールとなっており、筐体内に何本のヒューズを常備しておくべきかという管理能力が試されています。

試験でこのような「本数」を問う問題が出る意図は、単に知識を暗記しているかではなく、実際の設備管理における安全基準や運用上の作法を理解しているかを問うためです。実務に就いた際、ヒューズの定格（電圧・電流）だけでなく、形状や交換作業に必要な個数を即座に判断できるようになることが、電気工事士としての現場対応力を高めることに繋がります。
