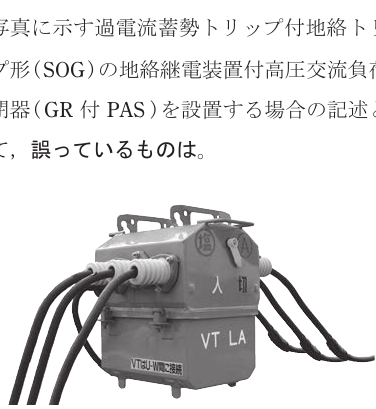

令和7年度 下期 学科試験 問23 解説 SOG付PASの動作

PAS（高圧交流負荷開閉器）の役割における「地絡」と「短絡」の違いを区別することが、この問題を解くための唯一の鍵です。PASは地絡事故に対しては単独で遮断を行いますが、短絡事故に対しては上位の配電線側の遮断器と協調して動作する機器であることを押さえておけば、誤りである選択肢ニを即座に見抜くことができます。

地絡事故と短絡事故におけるPASの動作特性

PASが設置される大きな目的は、自家用電気工作物内で事故が発生した際、それが波及して一般送配電事業者（電力会社）の配電線にまで悪影響（波及事故）を及ぼさないようにすることです。

地絡事故が発生した場合、PASに内蔵された地絡継電装置（GR）がこれを検知します。PASは自ら開放動作を行い、事故回路を切り離すことで、配電線を停止させることなく自家用側のみを保護できます。これが選択肢イおよびロの正しい根拠です。

一方、短絡事故が発生した場合は状況が異なります。短絡事故は大電流を伴うため、PASに求められるのは「協調動作」です。配電線側の遮断器が事故を検知して一時的に停電（再閉路動作）している間に、PASはそれを検知してロックし、その後の無電圧期間にPASを開放します。つまり、配電線を停止させずに自家用側だけを遮断する機能は備えておらず、配電線の一時停止を前提としたシーケンスで動作します。

試験問題の構造と誤りの判断プロセス

この問題は、PASの主要機能である「地絡保護」と「短絡保護」の仕組みを混同させることで、受験者の理解度を問う構造になっています。

選択肢ニの「一般送配電事業者の配電線を停止させることなく、自動遮断する」という記述は、まるでPASが万能な保護遮断器であるかのような表現です。しかし、そもそもPASは負荷開閉器の一種であり、短絡電流のような大きな遮断能力を自力で完全に完結させる機器ではありません。短絡時には配電線側の再閉路方式とセットで動作するという制約があるため、この選択肢は誤りであると判断できます。

現場におけるPASの重要性

この知識は、実際に高圧受電設備の設計や保守点検に携わる際に不可欠です。波及事故を防止することは、電力供給の信頼性を維持するための社会的責任でもあります。PASの設置は法令や内規でも義務付けられるケースが多く、特に「短絡事故時は上位遮断器の動作と協調する」という概念は、保護協調という電気設備の設計思想そのものを理解するために重要な知識となります。この仕組みを知っていることで、PASの設置位置や設定値の妥当性を検討する際の指針となります。
