令和7年度 上期 第一種 学科試験 (出題例) 問14 解説 バスダクトの名称

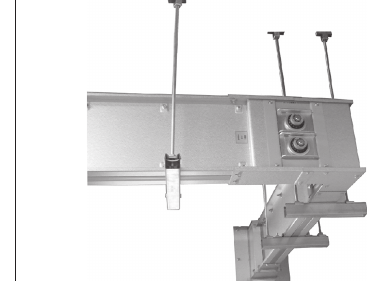

写真に写っているのは、金属製の箱の中に導体（銅バーなど）を絶縁支持して収めた「バスダクト」です。選択肢の中からこれを見分けるには、箱の形状や、途中に設けられた分岐用の接続部（プラグイン端子）といった外観上の特徴に着目してください。

バスダクトと金属ダクトの決定的な違い

試験で混同しやすいのが「金属ダクト」と「バスダクト」です。両者はどちらも金属製の外箱を使いますが、目的と中身が明確に異なります。

金属ダクトは、中に絶縁電線やケーブルを「収めるためのもの」です。配線を通すための空の管路であり、中身の電線は現場で引き込みます。これに対し、バスダクトは内部に最初から銅やアルミの帯状導体（ブスバー）がセットされています。写真を見ると、箱の側面から取り出せるような端子部分があり、これがバスダクト特有の「プラグイン方式」の構造です。

外観から構造を見抜く思考プロセス

まず、写真のような堅牢な金属の外箱が見えたら、ダクト工事に関連する材料だと判断します。次に、以下のポイントを確認します。

1. 内部の様子：絶縁電線を収める空間が見えるか、それとも板状の導体が規則正しく配置されているか。
2. 接続部の形状：写真にあるような、分岐用の端子が露出した構造はバスダクト特有です。
3. 選択肢の排除：トロリーバスダクトは移動する機器へ給電するための走行用構造を持ち、銅帯は単なる導体そのものであって箱に入っていません。これらとの違いを明確にイメージできれば、消去法でも正解の「バスダクト」に辿り着けます。

実務現場におけるバスダクトの役割

この知識は、ビルや工場のような大容量の電気設備を設計・施工する際に必須です。一般的な配線では数多くの電線を束ねる必要がありますが、バスダクトは高電流を効率よく運ぶことができ、かつ分岐も容易であるため、電源供給のメインルートとして重宝されます。

試験に出題される意図としては、こうした「大電流回路における配線システム」の名称を正確に理解し、図面や現物を見たときに瞬時に構成を把握できる能力が問われています。特に写真問題は、現場で実際に目にする光景をそのまま問いとして出しているため、実務と試験勉強の境界をなくすことが合格への近道です。
