令和5年度 下期 学科試験（午前） 問31 解説

この問題は、指定された箇所の複線図を頭の中で描き、接続される電線の本数を数えることで解きます。

flowchart TD
    A[問われた区間を特定] --> B[通過する接続先を列挙]
    B --> C[接地側(白)の有無を確認]
    B --> D[非接地側(黒)の有無を確認]
    B --> E[スイッチ戻り線の有無を確認]
    C --> F[本数を合算]
    D --> F
    E --> F
    F --> G[合計3本]

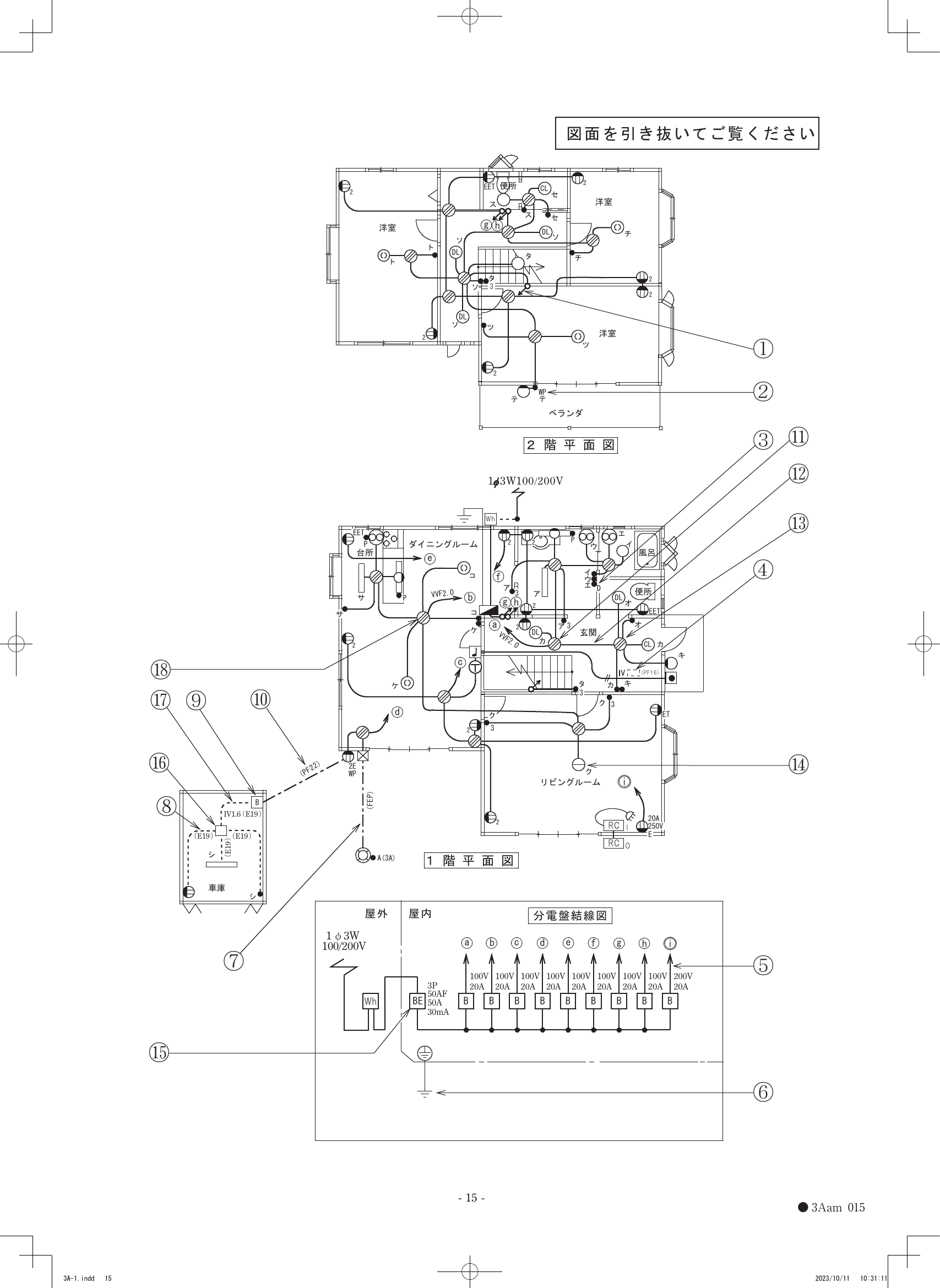

今回の問1では、2階の廊下や階段付近にある照明（DL）を制御する回路の一部が問われています。まず、この箇所に何が接続されているかを確認しましょう。図面を見ると、この部分には「タ」のスイッチと「タ」の照明器具が関わっています。

具体的には、照明器具へ電源を供給するための線と、スイッチへ戻るための線がこの配管を通ります。この回路は単なるオンオフのスイッチ回路であるため、必要な電線は電源の非接地側（黒）と接地側（白）の合計2本に加え、スイッチへの往復線が必要となります。今回の箇所は、照明器具へ至るルートの一部であり、電源からの非接地側と、スイッチからの帰り線がそれぞれ必要となるため、合計3本となります。

複線図を描く際の基本ルールは、以下の3ステップです。

1. 電源の接地側（白）は、すべての照明器具へ直接接続する。
2. 電源の非接地側（黒）は、すべてのスイッチへ接続する。
3. スイッチの残り端子から、対応する照明器具へ接続する。

この問題では、特に3路スイッチや照明器具が複数絡む場所での配線本数が頻出です。例えば、スイッチの送り配線がある場合や、ジョイントボックスを介して別の部屋へ電線が分岐していく場所などは本数が増えます。

本数を判断するコツは、接続点（ジョイントボックス）から出ている線が、どの機器（スイッチや照明）につながるかを一本ずつ辿ることです。問題で問われている箇所が、電源側から来ているのか、照明へ向かっているのか、あるいはスイッチへ向かっているのかを冷静に分類すれば、必ず正解にたどり着けます。

配線図問題は、試験の合否を分ける重要なポイントです。まずは、基本的なスイッチ1つと照明1つを接続する複線図を完璧に書けるようにし、そこから3路スイッチやパイロットランプなど、複雑な回路へ段階的に慣れていくのが合格への近道です。多くの過去問を解き、ジョイントボックスを通る電線の本数を瞬時に判断できるよう練習を重ねてください。
