令和5年度 下期 学科試験（午前） 問48 解説

flowchart TD
  A["複線図を描く"] --> B["接続点ごとに本数・太さを数える"]
  B --> C{"2.0mm含む or 本数多い?"}
  C -->|Yes| D["中スリーブ候補"]
  C -->|No| E["小スリーブ候補"]
  D --> F["集計"]
  E --> F

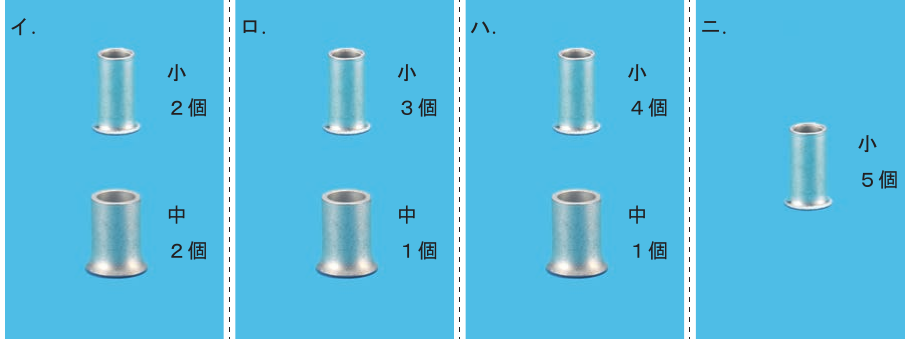

  F --> G["本問: 小2・中2(イ)"]

リングスリーブの選定は、ボックス内の複線図を描き、各接続点における電線の太さと本数を正確に読み取ることが全てです。

解き方の手順

1. 複線図を描き、接続点（リングスリーブを使用する場所）を特定する。
2. 各接続点に集まる電線の太さと本数を確認する。
3. 刻印の基準に従い、小サイズまたは中サイズのスリーブを割り当てる。

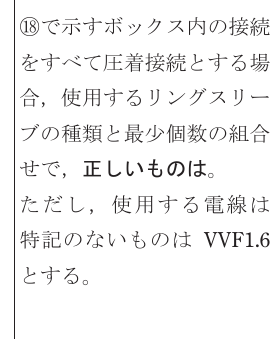

問48のボックス（18）内には、電源からの幹線と、照明・スイッチへ向かう回路が接続されます。図面を読み解くと、以下の接続構成になります。

・電源（VVF2.0-2C）から、照明とコンセントへ電力を供給する回路です。 ・接続点は大きく分けて以下のようになります。

• 電源の接地側（白）と各器具の接地側を接続する箇所
• 電源の非接地側（黒）と各器具のスイッチ側を接続する箇所
• スイッチからの戻り線と照明器具を接続する箇所

本問の回路構成に基づき接続箇所を集計すると、VVF1.6の3本接続が複数箇所と、VVF2.0を含む接続があるため、以下の計算結果となります。

• 小スリーブ：VVF1.6×2本、VVF1.6×3本など、条件に応じた個数が必要です。
• 中スリーブ：VVF2.0を含む接続や、電線の合計断面積が大きくなる場合に必要となります。

これらを集計し、本問の条件において正解となるのは、小スリーブ2個と中スリーブ2個の組み合わせである「イ」となります。

知識のポイント：リングスリーブの選定基準

試験では以下のルールを暗記しておく必要があります。

1. 小スリーブ：
   • 1.6mm×2本（刻印は〇）
   • 1.6mm×3本（刻印は小）
   • 1.6mm×2本 ＋ 2.0mm×1本（刻印は小）
2. 中スリーブ：
   • 1.6mm×4本（刻印は中）
   • 2.0mm×2本（刻印は中）
   • 2.0mm×3本（刻印は中）
   • 1.6mm×2本 ＋ 2.0mm×2本（刻印は中）

このルールは実技試験の圧着接続でも必須の知識です。特に「2.0mmが含まれる場合は中スリーブになる可能性が高い」という点と、「本数が多い場合は中スリーブを検討する」という感覚を養うことが重要です。

試験での応用

この種の問題は、配線図の読み取りミスが最大の失点源となります。複線図を描く際には、電源の送り配線やスイッチの戻り線を書き漏らさないように注意してください。特に今回のようなボックス内接続の問題では、本数が1本増えるだけでスリーブのサイズや刻印が変わり、不正解となってしまいます。必ず一度落ち着いて、接続点ごとの線の出入りを確認する習慣をつけましょう。
