令和5年度 下期 学科試験（午前） 問49 解説

flowchart TD
  A["図面内のコンセント記号を全探索"] --> B["仕様付き記号を確認(ET/250V等)"]
  B --> C["使用あり: イ・ロ・ハ"]
  C --> D["使用なしを選ぶ"]
  D --> E["正解: ニ"]

この問題は、配線図内に記載されているすべてのコンセント記号を一つずつ確認し、選択肢の写真と照らし合わせることで解くことができます。図面を丹念に読み解けば、必ず消去法で答えを導き出せます。

図記号と実際のコンセントの対応

配線図を詳しく確認していくと、以下のコンセントが使われていることがわかります。

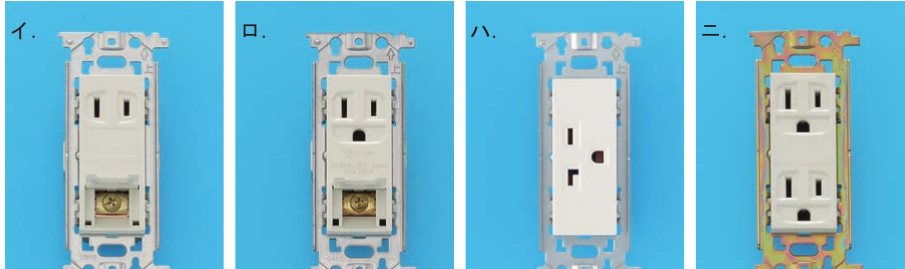

• イ（接地極付コンセント）: 配線図中で「ET」と記されたコンセントがこれに該当します（例：1階ダイニングの壁面や2階の各所に配置されています）。
• ロ（接地端子付コンセント）: 写真のロは接地端子付きのコンセントです。配線図を見ると、1階リビングなど「ET」の表記がある場所だけでなく、接地端子を露出させた形で示すコンセントが存在します。
• ハ（抜け止め形コンセント）: 図面上では「抜け止め形」を示す記号（T字のような形や、括弧書きで「抜け止め」と注記される場合もあります）が使われています。今回の図面内では、コンセント記号の一部にこれが含まれています。

一方、選択肢ニのコンセントは「単なる2口のコンセント（接地極・端子なし）」です。この図面において、全てのコンセント記号には「ET（接地極付）」や「250V対応（エアコン用）」といった特定の仕様や付帯情報が必ず記載されています。接地も抜け止めもない、標準的な2口コンセントを示す箇所はこの配線図には存在しません。

試験での判断のポイント

第二種電気工事士の試験において、図記号を特定する問題は以下の手順で進めるのが効率的です。

1. 記号の細部を確認する: コンセントの丸印の中に書かれた線や、傍記された文字（ET、2P15A、250Vなど）を見落とさないようにします。
2. 全体を見渡す: 特定の記号が図面内に1か所しか描かれていない場合もあります。迷ったときは他の箇所にある同じ記号を探し、その周辺の仕様（傍記）と比較してください。
3. 消去法を活用する: 今回のように「使用されていないもの」を選ぶ問題では、確実に見つかったものを先に除外していくと、最後に残ったものが正解となります。

配線図問題は慣れが重要です。記号の意味を暗記するだけでなく、実際の図面の中でそれらがどのような文脈（水回りなら接地が必要、専用回路なら電圧指定がある等）で配置されているかを意識して練習すると、初見の図面でもスムーズに読み取れるようになります。
