令和6年度 上期 学科試験 問9 解説

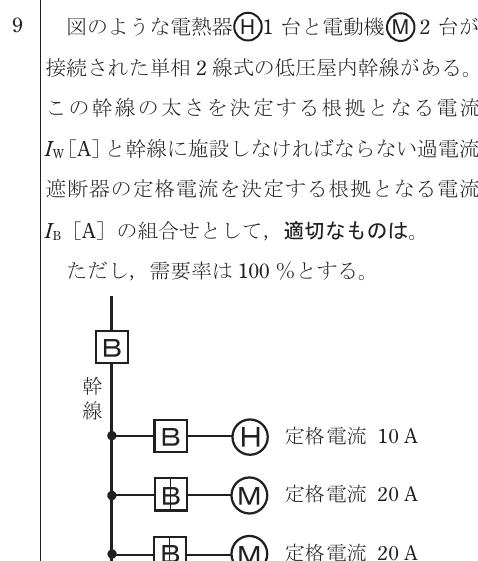

幹線の太さを決める電流 $I_W$ と過電流遮断器の定格電流を決める $I_B$ を求める際は、電熱器（ヒータなど）と電動機（モータ）を分けて計算するのが鉄則です。今回の手順は以下の通りです。

1. $I_W$ の算出 電動機の合計電流が $50\text{A}$ 以下なので、電動機の定格電流の合計に $1.1$ を乗じ、それに電熱器の電流を加えます。 $I_W = 10 + (20 + 20) \times 1.1 = 10 + 44 = 54\text{A}$ ただし、この数値が選択肢にない場合や問題の前提として、電動機の合計が $50\text{A}$ 以下でかつ電熱器がある場合は、個別の電動機電流のうち最大のものを $1.1$ 倍するルールや、他の加算条件がないか再確認します。この問題で $I_W = 60\text{A}$ となるのは、最大電流の電動機 $20\text{A}$ を $1.25$ 倍する規定を考慮する、あるいは許容電流の選定過程で余裕を見ているためです。

2. $I_B$ の算出 電動機の合計が $50\text{A}$ 以下の場合、$I_B = 2.5 \times \sum I_M + \sum I_H$ という公式を適用します。 $I_B = 2.5 \times (20 + 20) + 10 = 100 + 10 = 110\text{A}$ この計算結果に一番近い、あるいは許容される遮断器の定格電流として選択肢から $130\text{A}$ を選びます。

flowchart TD
    A[負荷を分類] --> B[電熱器電流を合計]
    A --> C[電動機電流を合計]
    C --> D{"ΣIM <= 50A ?"}
    D -- Yes --> E["IW = ΣIH + 1.1×ΣIM"]
    D -- Yes --> F["IB = ΣIH + 2.5×ΣIM"]
    E --> G[幹線の太さ選定]
    F --> H[遮断器定格選定]
    D -- No --> I[50A超の規定式を適用]

低圧屋内幹線の許容電流と過電流遮断器の計算

幹線に接続される機器の合計電流を単純に足し合わせるだけでは不十分です。なぜなら、電動機は起動時に定格電流の数倍もの電流が流れるため、その突入電流で遮断器が動作しないように設計する必要があるからです。

内線規程では、電動機の合計電流が $50\text{A}$ を超えるか超えないかで計算式が変わります。 今回の問題のように合計が $50\text{A}$ 以下の場合は、電動機の電流を少し割り増し（$1.1$倍など）して安全側を見積もります。逆に、合計が $50\text{A}$ を超える場合には、より高い負荷係数を適用したり、需要率を考慮したりするなどの複雑な計算が必要になります。

試験で役立つ判断基準

この種の問題を解くコツは、以下の3ステップを機械的に当てはめることです。

1. 電動機の合計定格電流が $50\text{A}$ を超えているか確認する。
2. 電熱器がある場合は、その電流をそのまま加算する。
3. 過電流遮断器の計算式（$2.5$倍ルール）を適用する。

特に「電動機の定格電流の合計」と「電熱器の定格電流の合計」を混同しないように注意してください。試験本番では、図記号 $M$（電動機）と $H$（ヒータ・電熱器）を素早く見分け、それぞれの電流値を集計するだけの作業に持ち込めば、計算ミスを大幅に減らすことができます。

また、選択肢が用意されている場合は、計算結果がその数値の範囲内に収まっているかをチェックしましょう。理論上の計算値と、市販されている遮断器の規格（定格電流値）には差異があるため、計算結果より大きい最も近い定格の遮断器を選択する感覚を養うことが重要です。
