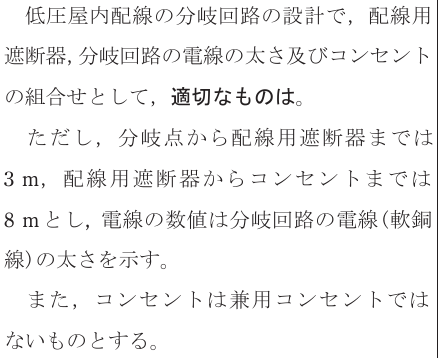

低圧屋内配線の分岐回路の設計で,配線用遮断器,分岐回路の電線の太さ及びコンセントの組合せとして,適切なものは。ただし,分岐点から配線用遮断器までは8mとし,配線用遮断器からコンセントまでは8mとし,電線の数値は分岐回路の電線(軟銅線)の太さを示す。また,コンセントは兼用コンセントではないものとする。

令和6年度上期学科試験問10 解説

この問題は、低圧屋内配線の分岐回路における「配線用遮断器の定格電流」「電線の太さ」「コンセントの定格電流」の3つの組み合わせが、技術基準（内線規程）に適合しているかを判断するものです。

以下の表を基準にして、各選択肢を照らし合わせるのが最も確実な解き方です。

※注：15Aの分岐回路は、電線に1.6mmを使用し、コンセントには15Aのものを使用します。

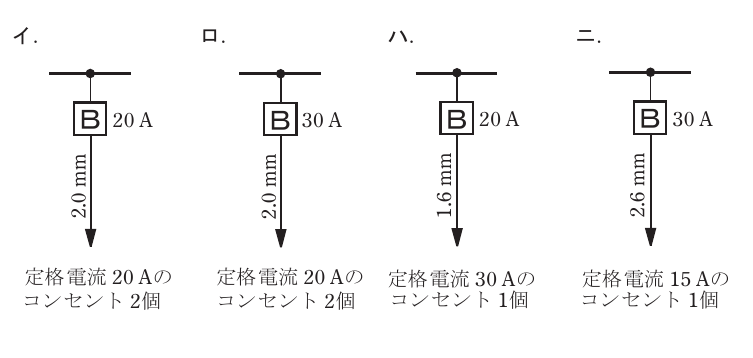

イ. 遮断器20A、電線2.0mm、コンセント20A 表の20Aの回路としてすべて適合しています。これが正解です。

ロ. 遮断器30A、電線2.0mm、コンセント20A 遮断器が30Aの場合、電線は2.6mm以上が必要です。2.0mmでは細すぎるため不適切です。

ハ. 遮断器20A、電線1.6mm、コンセント30A 遮断器20Aの回路に1.6mmの電線は使用できません（2.0mm以上が必要）。また、20Aの回路に30Aのコンセントを取り付けることもできません。

ニ. 遮断器30A、電線2.6mm、コンセント15A 遮断器が30Aの回路では、コンセントは20A〜30Aのものを使用しなければなりません。15Aのコンセントは使用できないため不適切です。

この問題で問われているルールは、過電流による火災を防ぐための非常に重要な設計基準です。以下の3点をセットで暗記しておきましょう。

電線の太さは、遮断器の定格電流によって決まります。遮断器が大きくなるほど、許容電流の大きい太い電線が必要です。
コンセントの定格電流は、その回路の遮断器の定格電流の範囲内に収める必要があります。過大な負荷を接続できないようにするためです。
遮断器からコンセントまでの距離（配線長）については、一般的に過電圧降下や短絡時の保護を考慮して規定されますが、本問のような設計の組合せ問題では、まず上記の「遮断器・電線・コンセント」の整合性を確認することが先決です。

試験本番では、まず「遮断器の定格電流」を基準に表を思い出し、電線が細すぎないか、コンセントの定格が適切かを一つずつ除外していく方法で確実に正解を導き出してください。
