令和6年度 上期 学科試験 問45 解説

配線図上の図記号を読み取り、対応する機器を選択する問題です。

まず、電灯分電盤結線図を確認します。15番の箇所にはTSという記号が書かれています。このTSはタイムスイッチを指す記号です。したがって、選択肢の中からタイムスイッチの外観写真を選べば正解となります。

flowchart LR
    A[図面の記号を確認] --> B{15番の記号}
    B -->|TS| C[タイムスイッチ]
    C --> D[写真選択: ロ]

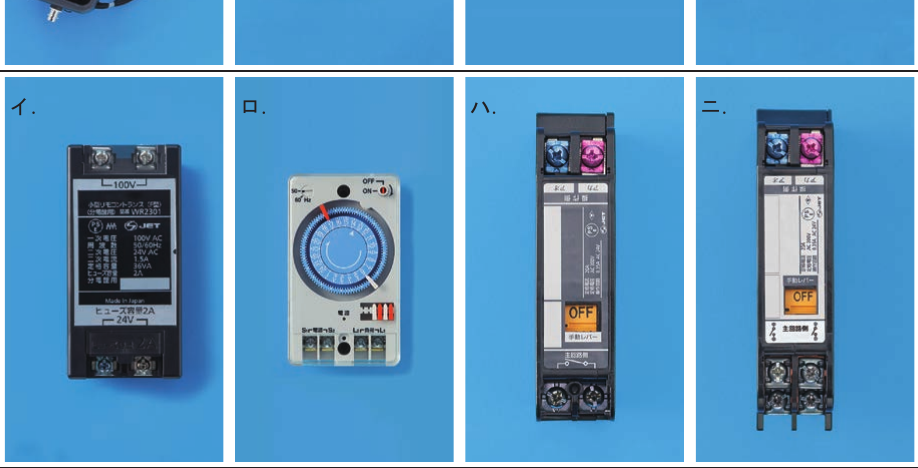

各選択肢の機器は以下の通りです。

イ. リモコンリレー（またはリモコン変圧器） ロ. タイムスイッチ ハ. 電磁開閉器（マグネットスイッチ） ニ. 電磁接触器（マグネットコンタクタ）

タイムスイッチ（ロ）は、時刻設定を行うためのダイヤルが特徴的な外観をしています。照明や換気扇などの動作時間を自動で制御するために使用される機器です。

この問題のように、配線図上のアルファベット記号を特定する力は、試験の図面読み取りで非常に重要です。以下の主要な記号は暗記しておきましょう。

・TS：タイムスイッチ ・MC：電磁接触器 ・MS：電磁開閉器 ・CB：遮断器

特に電磁接触器（ニ）と電磁開閉器（ハ）は外観が似ていますが、電磁開閉器は電磁接触器に過負荷保護機能（サーマルリレー）が一体化したものであるため、外観上の形状がわずかに異なります。試験では、盤内のどの回路に使われているか（動力回路か制御回路か）、そして図記号との照合を確実に行うことが攻略の鍵となります。
