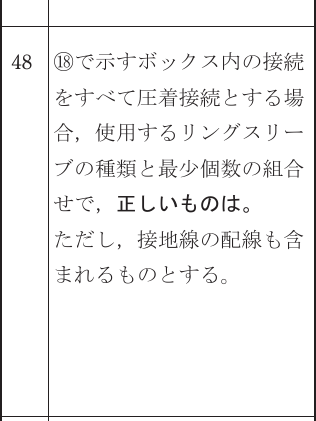

令和6年度 上期 学科試験 問48 解説

この問題は、配線図からボックス内の電線の接続条件を正しく読み取り、リングスリーブの選定基準（JIS C 2805に基づく圧着接続）を適用することで解くことができます。

解き方の手順

flowchart TD
    A[18番ボックスの電線を列挙] --> B[色ごとに接続グループ化]
    B --> C[各グループの本数を数える]
    C --> D{2.0mm 3本?}
    D -- はい --> E[中スリーブ]
    D -- いいえ --> F{2.0mm 2本?}
    F -- はい --> G[小スリーブ]

1. 接続状態の把握 18番のボックスに接続されている電線の太さと本数を図面から読み取ります。

   • 電灯分電盤から来る VVF2.0-3C
   • 手洗場の照明器具へ行く VVF2.0-2C
   • 隣のボックスへ行く VVF2.0-3C
   • 接地線（VVFの緑色被覆線など、または接地用電線）

2. 接続点の特定 ボックス内では通常、以下のグループで接続が行われます。

   • 電源の非接地側（黒）
   • 電源の接地側（白）
   • 接地線（緑または黄）

   今回の図面に基づくと、電源からのVVF2.0-3C、隣のボックスへのVVF2.0-3C、および器具へのVVF2.0-2C、さらに接地線が絡むため、電線の組み合わせは以下のようになります。

   • 2.0mmの電線3本接続（中スリーブが必要）
   • 2.0mmの電線2本接続（小スリーブが必要）
   • 1.6mmおよび2.0mmの組み合わせによる接地接続など

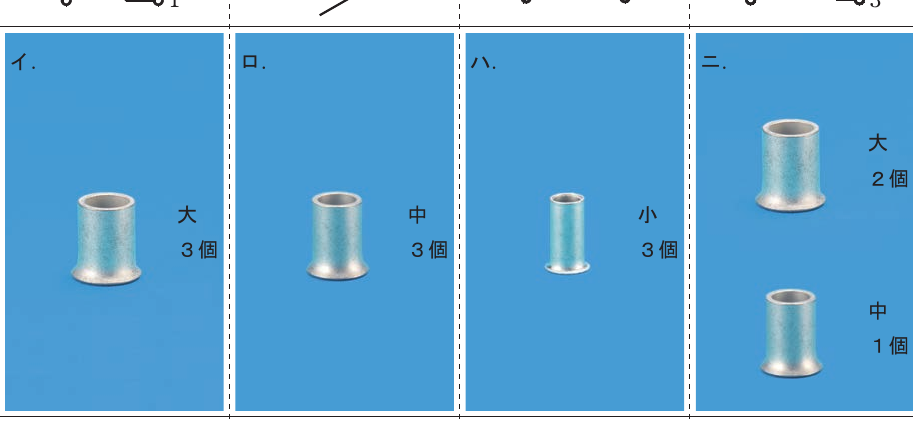

リングスリーブ選定の知識

リングスリーブの選定は、電線の断面積（太さ）と本数によって決まります。まずは以下の表を完全に暗記してください。

※接地線の接続が含まれる場合は、接地側電線の太さに応じて上記基準を適用します。

試験での注意点

この問題の鍵は「接地線が含まれること」です。電灯回路の接地側（白線）は、電源からの線、負荷（器具）へ行く線、次のボックスへ渡す線をまとめて接続する必要があるため、本数が多くなりがちです。

今回の18番ボックスでは、VVF2.0mmを複数使用している回路構成となっています。図面から「どの色の電線が何本集まっているか」を丁寧に追いかけることで、接続箇所ごとのスリーブサイズと個数が導き出せます。試験本番では、必ず鉛筆で図面上に黒・白・緑の線を色分けしてメモし、接続グループごとに本数をカウントしてください。

このパターンは、候補問題の施工条件変更問題などで頻出です。「2.0mmが3本なら中スリーブ」「1.6mmが2本なら小スリーブ」といった基本を、どの分岐点に対しても機械的に素早く判断できるようトレーニングしておくことが、合格への最短ルートです。
