平成21年度 春期 ITパスポート試験 問71 解説 ベン図と検索条件

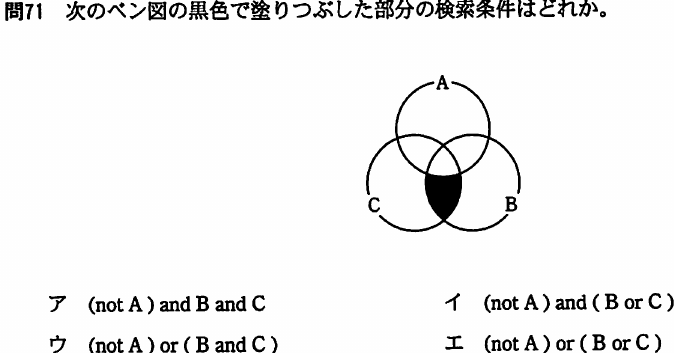

ベン図の黒塗り部分は、円Aの「外側」であり、かつ円Bと円Cの「重なり」部分です。論理演算を用いてこの条件を記述すると、$(not\ A)\ and\ B\ and\ C$ となります。

論理演算の基本

ITパスポート試験で登場する論理演算には、主に以下の3つがあります。

• $AND$（積）：すべての条件を満たす（共通部分）。ベン図では重なっている部分を示します。
• $OR$（和）：いずれかの条件を満たす（合併部分）。ベン図では複数の円を合わせた範囲を示します。
• $NOT$（否定）：その条件を満たさない（補集合）。ベン図では、ある円以外のすべての範囲を示します。

これらを組み合わせることで、複雑な条件指定が可能になります。

段階的な分解による判定

ベン図の塗りつぶされた領域を特定するには、集合をパーツごとに切り分けて考えるとスムーズです。

1. 円Aの中には含まれていないため、条件は $not\ A$ です。
2. その上で、円Bの中に含まれており（$B$）、かつ円Cの中にも含まれている（$C$）必要があります。
3. これらを論理積（$and$）でつなぎ合わせると、$(not\ A)\ and\ B\ and\ C$ という式が完成します。

選択肢を検討する際、もし $or$ が含まれていれば、それは「いずれか一方で良い」という意味になり、今回の「BとCの重なり部分」というピンポイントな条件とは合致しなくなります。したがって、複数の条件が重なる箇所を特定する場合は $and$ を選択するのが定石です。

データベース検索や日常業務での応用

この知識は、実務におけるデータベース検索（SQL）や検索エンジンの絞り込み条件に直結しています。

たとえば、ECサイトのデータベースで「Aというカテゴリではない（$not\ A$）」かつ「Bというブランドであり（$B$）」かつ「Cという機能を持つ（$C$）」という商品を探す場合、まさにこの論理演算の考え方を使います。検索窓にキーワードを入れる際にも、この論理演算の仕組みを理解していると、必要な情報を正確かつ効率的に抽出できるようになります。

試験においてこの問題は、集合と論理演算という数学的な概念を、ITシステムの「絞り込み検索」という実践的な文脈で理解できているかを問う良問といえます。
